AMD Radeon R9 FuryX显卡详测 复仇女神的怒吼！

　　过去一年多的显卡市场说不上平淡，但肯定无趣的很，因为这两年来我们已经陷入了一种消费者和显卡厂商都不喜欢的一家独大的境况——NVIDIA推出的Maxwell架构很给力，性能提升的同时功效非常高，而AMD自从Hawaii显卡之后少有新品，市场竞争上往往只能走性价比路线，但改变市场格局还是需要一款拳头产品，AMD现在重新启用了多年前的“复仇女神”，Fury X显卡来了！

　　与之前预期的不太一样，AMD这次把新旗舰打造成了一个独立品牌，一如NVIDIA的GTX Titan显卡一样，定位要比普通的Radeon R9显卡要高一些。Fury这个名字早些年在ATI时代也用过，虽然不如NVIDIA选择的Titan（泰坦）容易上口，目前也没有正式的中文名，不过Fury跟之前ATI的Rage显卡一样都有“狂怒”之意，玩过魔兽世界的玩家应该记得战士有个天赋就是Fury（狂暴），有意思的是狂暴天赋里还有“泰坦”天赋点。

使用HBM显存的Fury X显卡确实有很大的不同

　　话题回到我们的Fury X显卡上，AMD这次确实有必要把Fury显卡同其他R9系列显卡区别开来，因为Fury不仅拥有AMD史上规模最大的GPU核心，还首次使用了HBM显存，它不同于目前大量使用的GDDR5显存，而HBM显存不仅性能上领先GDDR5，而且是首次使用堆栈式设计，显存不用再独立于GPU核心了，GPU、显存芯片首次集成在一块集成电路内，这点我们后面还会详细介绍。

AMD Radeon R9 Fury X显卡架构简介

　　AMD的Fury X显卡使用的是新一代的Fiji核心，它还是GCN架构体系的，不过运算单元的规模继续攀升，最初的Tahiti核心是32组CU单元，Hawaii提升到了44组，现在Fiji的CU单元数量一举提升到了64组，总计4096个流处理器单元，256个纹理单元，64个ROP单元，核心面积达到了596mm2，晶体管数量则达到了89亿个，比NVIDIA的GM200核心的80亿个还要多。

目前的R9 390X显卡Grenada核心架构示意图，跟R9 290X的Hawaii核心也是一样的

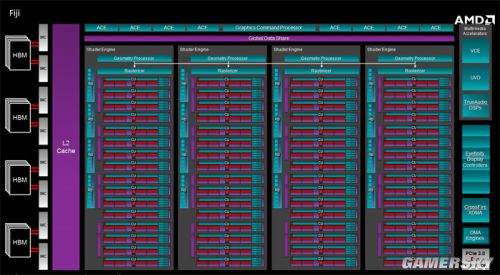

Fiji核心架构示意图

　　相对于Hawaii/Grenada核心来说，Fiji前端单元没有变化，同样是8组ACE单元，4组几何单元（曲面细分单元），4组渲染引擎（Shader Engine），但CU计算单元数量增加到了64组，每组渲染引擎单元包含了16组CU单元，之前的Hawaii是每组11个CU单元。

　　另一个值得注意的变化是显存控制器，Hawaii/Grenada是8组64bit GDDR5主控，总计512bit位宽，而Fiji核心增加了HBM显存支持，所以有4组HBM显存控制器。

　　总之，对Fiji核心来说，GPU核心方面的变化主要是增加HBM显存支持，同时继续扩展CU单元，64组CU单元已经是R9 290X的两倍规模，不过核心面积只提高了36.7%，晶体管数量增加了43.5%。

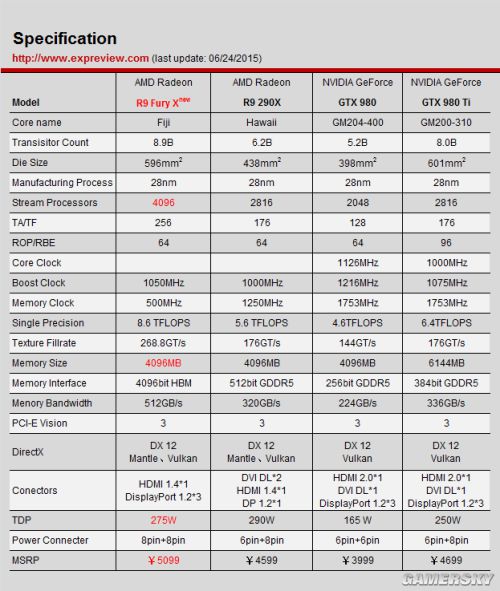

R9 Fury X显卡规格表
