供电与散热方案剖析
供电方面,Skylake-X处理器依然沿用上一代Broadwel-E方案,将负责控制精确供电的VRM内置在CPU里,外部脉宽调制电源只需供给一个1.8V的稳定电压。这样一来保证CPU电压精确稳定的第一线工作就由CPU自己承接,主板上再怎么着无非就是个功率容量的问题,过分堆料毫无意义。所以X299和X99的CPU供电设计一样简洁,不像Z170、Z270那样铺成一圈。

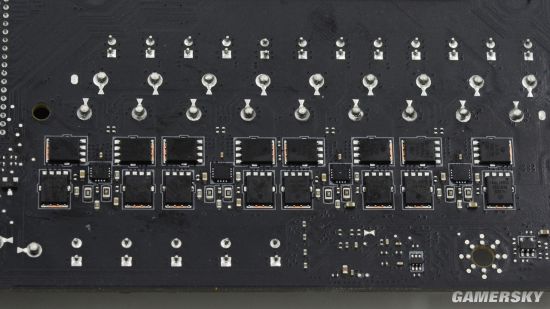

多相位控制主要作用是稀释脉宽调制误差,而承担电流是靠MOS管数量
微星为该主板量身定制了高性价比的外部供电系统,这套供电系统为原生4+1相,转8+1相位供电。其中1相用作空闲待机时的节能电源,其它相位信号经由四颗Drivers各自形成一个双相供电的子系统,每个供电回路配备两上两下四颗MOSFET和一颗独立电感。这套系统的实际电压精度接近八相供电,电流承受能力则超过一般的八相供电。
