蓝宝石RX Vega 56超白金限量版显卡拆解
蓝宝石RX Vega 56超白金限量版显卡采用三风扇设计,黑色Nitro外壳在风扇左右增加了丙烯酸树脂背光元件,背光灯均是RGB LED。左右两个直径为95cm的风扇加上中间一个直径为85cm风扇的三风扇散热设计,比较人性化的设计是该显卡的风扇采用了快拆技术,只需要拧下一个螺丝钉便可以拆卸下来。

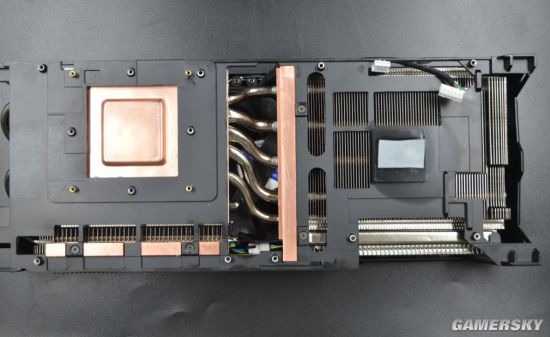

蓝宝石RX Vega 56超白金限量版显卡采用Vapor-X均热板散热技术,8根热管导热,其中3根8mm导热管位于GPU上方,另外3根6mm导热管位于GPU上方,其余2根位于Mosfet上部用于供电散热。
显卡拥有15相供电,所有的MOS管均有金属罩将其盖住,有效减少外接对其影响,外接供电使用了8+8+8pin接口,官方建议电源需求为额定750W。
显卡核心代号Vega 10的蓝宝石RX Vega 56超白金限量版采用14nm工艺制造,核心频率为1305MHz-1572MHz,拥有3584个流处理单元。集成在显示芯片旁边的二代HBM显存拥有8GB容量,等效频率1600MHz,8192MB显存容量,显存位宽2048bit,性能强劲。
背面元件用料非常扎实。
3*8pin电源接口。

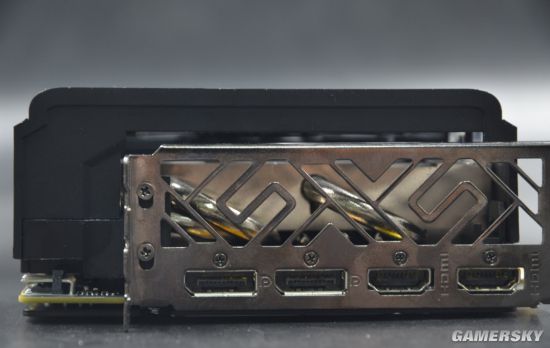

该显卡的外部显示接口有2个DP接口和2个HDMI接口组成,此设计还能给挡板位提供更大的镂空面基来进行气流交换辅助散热。
