GeForce GTX 470更多图 流处理器数量确定

捷克网站PCTuning.cz近日又挖掘到了GeForce GTX 470的最新猛料，不但有多张实物照片，还首次曝光了A3版核心，以及最关键的流处理器数量。

整体照片虽然被模糊了一些，但仍能依稀看出GeForce GTX 470的整体模样，据说这就是最终零售版的样子了。感觉延续了最近两代高端产品的基本样式，庞大的黑色散热器依然需要占据两个插槽位，风扇位于右侧供电电路部分，尾部还开放了不小的通风口。

局部清晰照片：可以看到散热器、出风口和两个六针辅助供电接口。

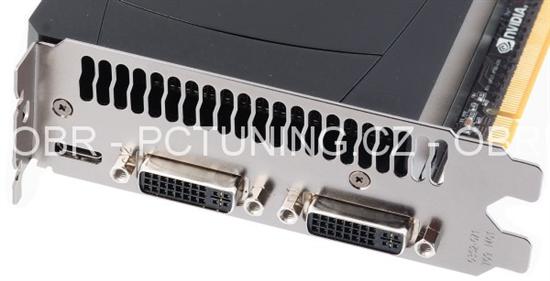

挡板首次曝光，两个DVI和一个mini HDMI输出接口。

核心局部照片：这是我们首次看到A3修订版本的Fermi GF100核心(之间的都是A2版本)，将会用于实际零售，具体编号为“GF100-275-A3”，下方的“Qual Sample”的意思是品质确认样品。

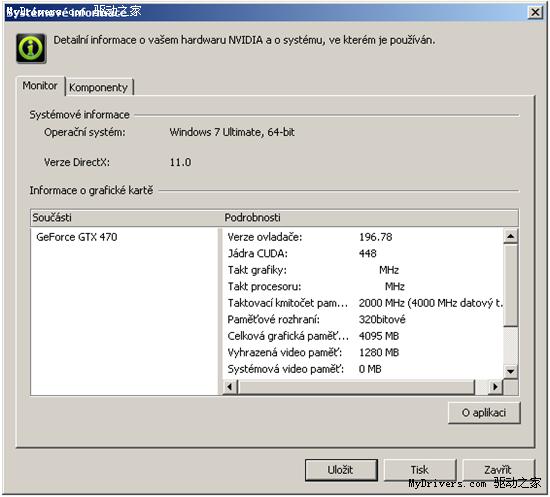

从这张截图上可以看出，GeForce GTX 470使用的驱动程序是尚未发布的196.78版本，流处理器(CUDA核心)数量为448个，也就是屏蔽了64个，而显存配置为位宽320-bit、容量1280MB、频率2000MHz(等效于4000MHz)。遗憾的是，核心和Shader单元频率没有公开，因为现在样品的工作频率和最终成品频率并不相同。此前披露的样品Shader单元频率仅为1255MHz。
