NVIDIA 于美国时间11 月9 日发表支援微软DirectX 11 标准的费米(Fermi)系列最高端显卡新产品「GeForce GTX 580」,自即日起开始出货,建议零售价499 美元。
GeForce GTX 580 是承袭GeForce GTX 480 绘图处理器架构加以改良的最高端显卡,采用代号GF110 的绘图处理器,透过设计与制程的改良,完整开放全部处理单元与提升运作时脉,并进一步降低耗电量与运作噪音。

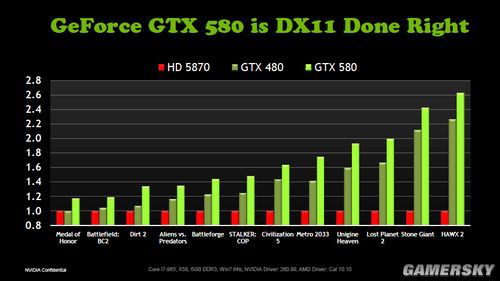

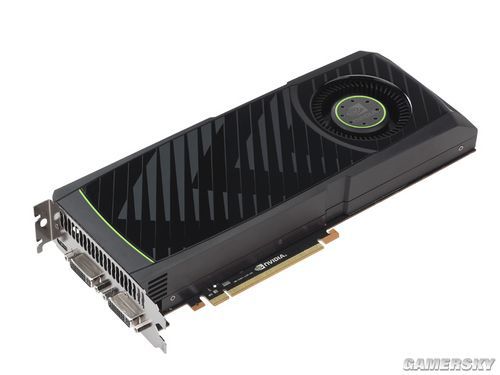

GeForce GTX 580 核心时脉772MHz,配备512 组1544MHz CUDA 核心,384bit 4GHz 1.5GB GDDR5 绘图记忆体,2 组DVI-I 与1 组迷你HDMI 影像输出端子,6 8 Pin 外部电源接头,采双插槽外排气散热设计,卡长约267mm,最大/ 闲置耗电量244W / 33W。
先前GeForce GTX 480 采用的绘图处理器GF100 因晶片良率考量,而将晶片内部配备的512 组CUDA 核心其中32 组预设为备援不使用,仅开放其中480 组CUDA 核心。

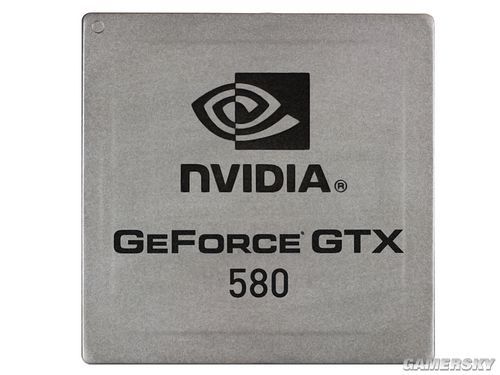

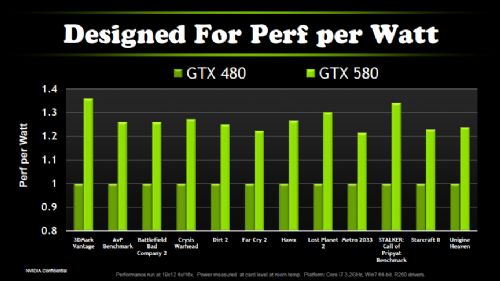

本次GeForce GTX 580 采用的绘图处理器GF110 虽然沿用GF100 的构造,不过在晶片设计微调改良与台积电40nm 制程成熟的帮助下,得以完整开放全部512 组CUDA 核心,并将核心时脉由700MHz提升至772MHz,耗电量则是由250W 微降6W 来到244W。

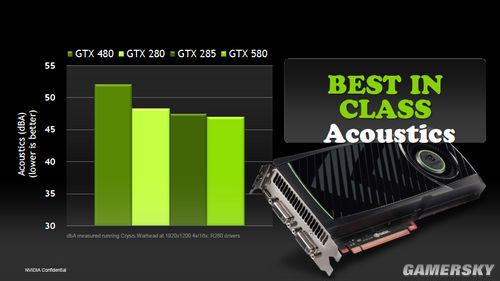

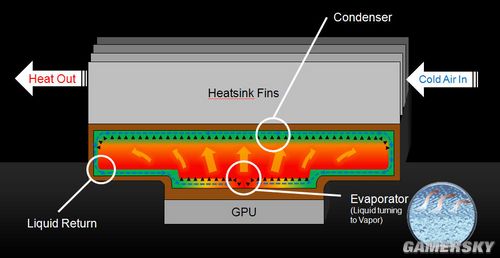

GeForce GTX 580 同时采用大幅翻新的散热设计,透过液体蒸发凝结对流传导的「蒸气腔体(Vapor Chamber)」构造散热片提升晶片散热效率,强化散热风扇转速控制,大幅降低了运作时的噪音,是自GeForce GTX 280 以来4 款最高端显卡中最安静的一款。
另外,GeForce GTX 580 也改良了Z-culling 单元的设计。
规格 |
GeForce |
GeForce |
GeForce |
晶片代号 |
GF110 |
GF100 |
GF100 |
制程 |
40nm |
40nm |
40nm |
电晶体数 |
30.0 亿 |
30.0 亿 |
30.0 亿 |
CUDA 核心数 |
512 组 |
480 组 |
448 组 |
多重处理器数 |
16 组 |
15 组 |
14 组 |
绘图处理丛集数 |
4 组 |
4 组 |
4 组 |
核心时脉 |
772MHz |
700MHz |
607MHz |
串流处理器时脉 |
1544MHz |
1401MHz |
1215MHz |
记忆体时脉 |
4008MHz |
3696MHz |
3348MHz |
记忆体汇流排 |
384bit |
384bit |
320bit |
记忆体频宽 |
192.4GBps |
177.4GBps |
133.9GBps |
记忆体容量 |
1536MB |
1536MB |
1280MB |
材质贴图单元 |
64 组 |
60 组 |
56 组 |
ROP 单元 |
48 组 |
48 组 |
40 组 |
材质填充率 |
49.4Gtps |
42.0Gtps |
34.0Gtps |
DirectX 版本 |
11.0 |
11.0 |
11.0 |
OpenGL 版本 |
4.0 |
4.0 |
4.0 |
PhysX 加速 |
支援 |
支援 |
支援 |
3D Vision |
支援 |
支援 |
支援 |
CUDA |
支援 |
支援 |
支援 |
SLI |
2- / 3-Way |
2- / 3-Way |
2- / 3-Way |
PureVideo |
HD |
HD |
HD |
最高数位解析度 |
2560 × 1600 |
2560 × 1600 |
2560 × 1600 |
最高类比解析度 |
2048 × 1536 |
2048 × 1536 |
2048 × 1536 |
汇流排 |
PCI-E 2.0 |
PCI-E 2.0 |
PCI-E 2.0 |
外部电源接头 |
6 Pin 8 Pin |
6 Pin 8 Pin |
6 Pin × 2 |
最大耗电量 |
244W |
250W |
215W |
预估零售价 |
499 美元 |
499 美元 |
349 美元 |
GeForce GTX 580 绘图卡自即日起开始出货,建议零售价499 美元(约15000 元)。
