下一代低端卡Radeon HD 7770实物图首曝

AMD中端Juniper核心终于有了继任者——起初是Radeon HD 5770，然后变身为Radeon HD 6770。作为2年多之后的首次升级，Cape Verde核心基于28nm制程和GCN架构。

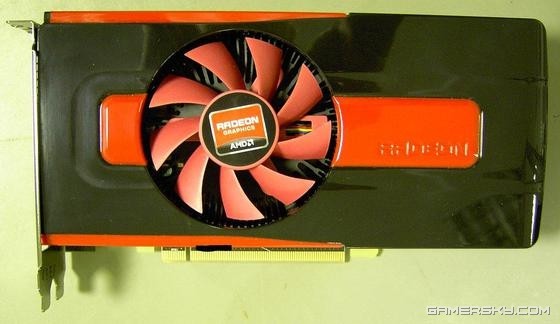

Radeon HD 7770的公版设计看起来继承了高端HD 7900系列的一部分思路，散热方案上涡轮风扇改为了普通散热风扇。整体上比较接近NVIDIA的GeForce GTX 460，长度也和460一样在21cm左右，比HD5770/6770要长。

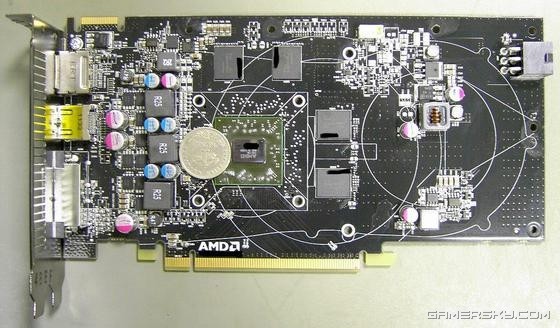

HD 7770提供3个显示输出接口：DVI、HDMI和miniDisplayPort，和前任Juniper XT一样需要一个6pin辅助供电，整卡功耗可能在100W左右。Radeon HD 7770具有一个CrossFireX金手指，支持2路交火。公版PCB使用4颗GDDR5显存——证明控制器和前任一样也是128bit。

显示核心方面，新的Cape Verde die size看上去很小，相比之下前任Juniper XT约166平方毫米，而GF116有230平方毫米。Cape Verde面积可能在150平方毫米左右。

同时，Cape Verde预计将是定位最低也最便宜的GCN架构产品，定位比Radeon HD 7700系列更低的将采用40nm的老核心。
