佑泽新机箱预告：佑泽小精灵结构图曝光

　　之前有曝光过“佑泽·小精灵”的尺寸大小对比图（下图）。

　　之后为了兑现承诺，拿到这款新品的最新结构图，超能网的小编积攒了一周的RP，终于在15日晚上第拿到了这款“佑泽·小精灵”的结构图。下面就是揭去面纱后的小精灵素描图。

　　如果只有这张外观的素描图，大家肯定是不满意的。这款机箱的亮点主要在于内部结构设计，如何能让如此小巧的机箱装下那么多硬件呢？看了结构图我们就知道了——

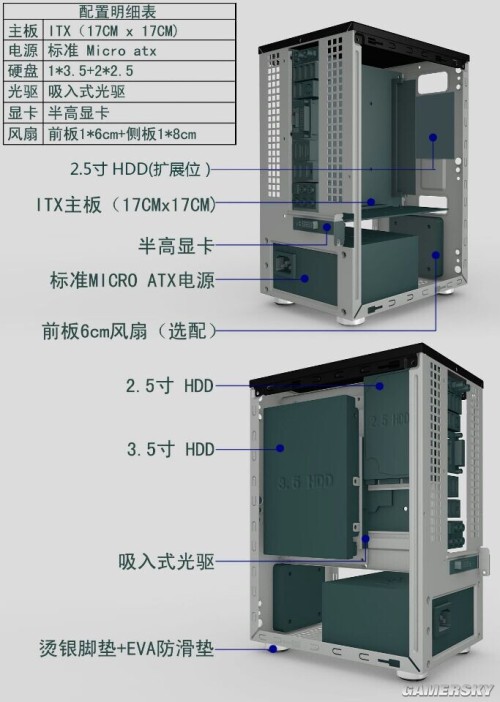

　　这张结构图是小编从佑泽设计师手里拿到的成品设计稿，有了这张结构图我们就完全可以知道佑泽小精灵的内部构造了（图中的“标准MICRO ATX电源”是指SFX小电源)。

　　从整体结构上看，佑泽小精灵可算是电源下置ATX机箱的缩小版。它是将电源下置的ATX机箱去掉前面的硬盘笼结构，主板缩小到ITX规格；相应的电源规格也从ATX规格缩小到SFX规格。

　　从图中可以看出，佑泽小精灵采用了独特的硬盘、光驱安装设计。硬盘光驱架设计在主板托盘的背面，这样整个机箱大小差不多就是一块ITX主板的大小了。这种设计把以往硬盘占用的空间节省出来，大大减小了机箱的体积，是比较少见的，也是这款机箱能够如此小巧的一大原因。

　　最新消息：佑泽小精灵将于6月18日左右上市。
