GTX 1080完整参数曝光 性能强劲的单芯卡皇

　　在之前5月7日的NVIDIA发布会上，老黄只是简简单单的向我们介绍了GTX 1080的大致规格和性能，但是并没有详细公布GP104核心的具体参数。

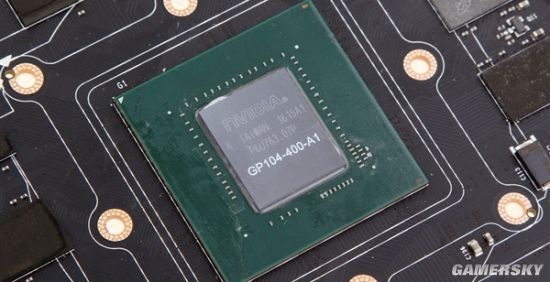

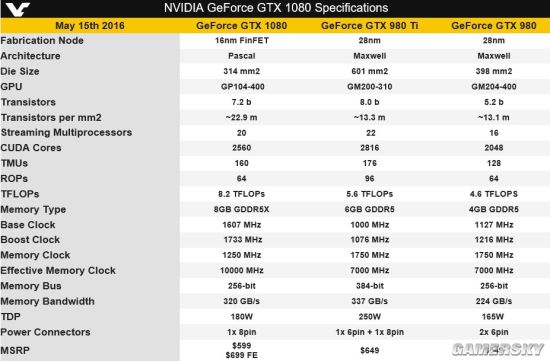

　　但是随着NDA解禁日期即将到来，著名的国外硬件媒体“VideoCardz”抢先曝光了GTX 1080显卡的完整官方参数，同时这也是GP104核心架构图的首次露面。

　　GTX 1080是NVDIA GeForce 1000系列的首款显卡，同时也是目前的旗舰级别，NV官方将其称之为“10”系，该显卡基于16nm FinFET工艺制程的GP104核心（帕斯卡）打造。其基础频率为1607MHz、加速频率可达1733MHz。当然了，实际运行频率根据游戏、应用的不同而有所不同。

　　就目前来说，GTX 1080是NVIDIA旗下最强的单卡，本身默认频率就已经领先GTX TITAN X约21%左右（根据3DMark跑分猜测）。而且最让人印象深刻的是，GTX 1080的TDP只有180W，因此仅需单8pin供电接口即可满足。

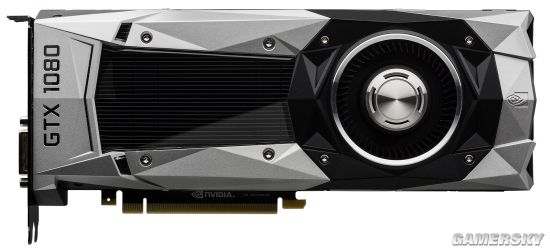

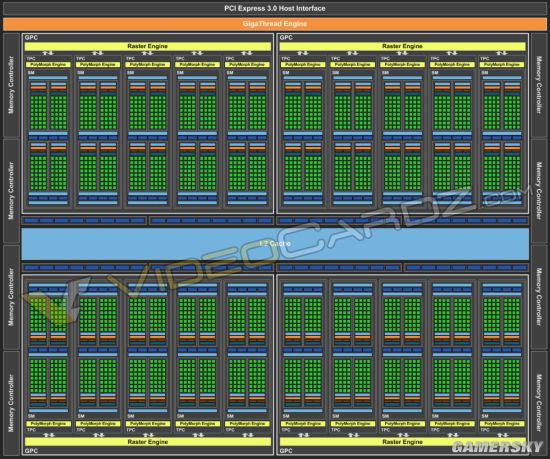

　　从官方公布的GP104核心架构图来看，GTX 1080显卡内建了4组GPC（显卡处理器集群），并且每个GPC都有5个SM（2x64个CUDA单元），共计有2560个CUDA单元。

　　此外，ROPs数量为64个，TMUs数量则是160个。这方面倒是介于GTX 980、GTX 980 Ti之间。

　　GP104的核心晶体管面积为7.2b，核心面积只有314mm2，在面积上要远远小于麦斯威尔家族的GM200核心，甚至比GM204还要小上不少。并且得益于16nm FinFET工艺的应用，每平方毫米的晶体管数量达到了22.9m，在数量方面要远远高于GM200。这也是GP104能耗比如此高效的主要原因之一。
