Nvidia公布GP100核心照 最强核弹曝光

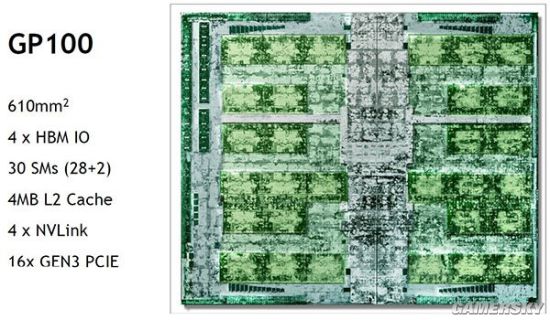

　　Nvidia之前在GTC 2016上公布了旗下最新的计算卡Tesla P100，采用的就是GP100核心，不过相比较于游戏显卡和专业显卡，显然GP100因为其特殊的用途和普通消费者交集不大。不过相较于Nvidia Titan X，GP100搭载的完整版Pascal核心和HBM2显存还是令人向往。如今Nvidia已经公布了GP100核心照，看起来有几分核弹色彩。

　　GP100达到了惊人的610平方毫米，153亿个晶体管的它顺利成为NVIDIA乃至整个GPU历史上最庞大的核心，之前的王者是Maxwell核心的GM200，601平方毫米，一共拥有80亿个晶体管，而AMD的Fiji核心位列第三，为596平方毫米（89亿个晶体管）。得益于台积电的16nm FinFET制造工艺，Nvidia能够在核心相差不大的情况下又塞进如此多的晶体管。

　　除了计算单元之外，GP100所使用的SM单元、线程调度器和HBM2显存也依稀可见。
