5nm Zen4信息流出：12+1堆核设计 最多96核

除了锐龙Threadripper系列，AMD的7nm Zen3处理器产品线布局差不多了，再往下就要看Zen4架构的了，预计2022年问世，升级台积电5nm工艺，还会有全新的插槽。

Zen3的CPU核心数依然是64核128线程，Zen4是否会增加？早前有过类似的爆料，Videocardz得到的一份路线图也显示第四代EPYC霄龙处理器Genoa，也就是Zen4一代确实会有多于64核的设计，TDP依然是120W到280W之间。

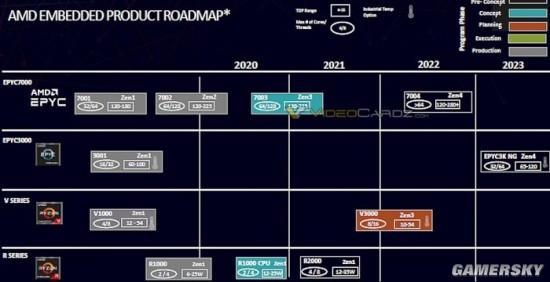

另外，这个路线图中还曝光了针对嵌入式市场的EPYC 3000系列，32/64核架构，TDP 65W到120W之间。

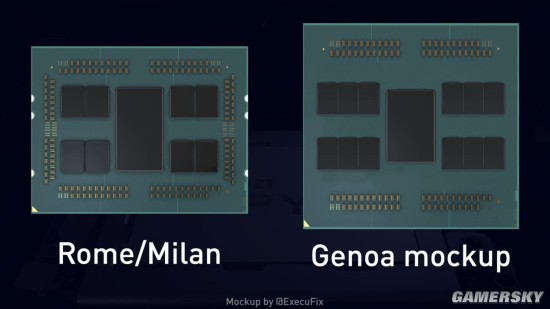

Zen4架构突破64核设计几乎是没跑了，那到底是怎样的设计呢？此前ExecutableFix爆料了相关架构，指出Genoa会首次用上12+1核的配置，也就是1个IOD核心，12个CCD核心，后者通常是8个CPU内核，也就是总计96核192线程。

再多说一下，CCD的核心无疑是5nm Zen4工艺的，不过IOD核心还不确定，12/14nm应该不会再用了，传闻称会升级到8nm甚至6nm，值得关注。

除了架构升级之外，Genoa这一代的霄龙还会升级SP5插槽，6096个阵脚，支持128条PCIe 5.0通道、DDR5-5200内存，12通道，内存容量将会从目前的最大2TB提升到3TB。
