据外媒报道,台积电快速推进先进工艺生产里程碑,计划到2026年投入四家2纳米晶圆厂,总产能超过每月6万片。
报道指出台积电于8月1日在高雄展开2纳米第二座晶圆厂(P2)的设备装机工作,计划在今年底前开始试产。与此同时,第一座晶圆厂(P1)也达到了量产的新里程碑。目前,台积电已有4座2纳米晶圆厂进行装机和试量产。
位于高雄楠梓科学园区的第一座晶圆厂(F22厂P1)近期已进入量产,月产能可达1万片。台积电今年3月在高雄举行了2纳米扩产典礼,P2厂经过近4个月的厂房建设和无尘室设置,于8月1日开始设备装机,预计3-4个月后可试产。

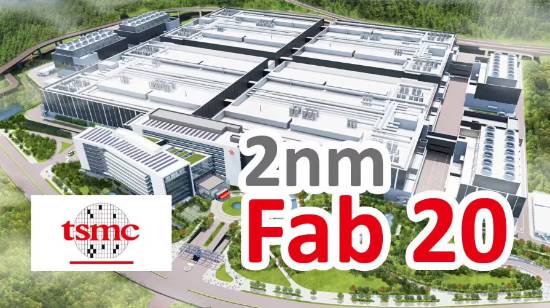

竹科宝山的F20厂也是台积电的2纳米生产基地,P1厂已完成风险性试产并开始量产投片,P2厂已完工并装机,年底前月产能将达3万至3.5万片,正在建设的P3、P4厂计划生产A14制程。
台积电的2纳米工艺采用纳米片(Nanosheet)架构,制程更为精细,试产良率高达65%,超过英特尔和三星的同类产品。台积电预计2纳米将在头两年设计定案数量上超过3纳米和5纳米,预计未来5年内将驱动全球终端产品价值达到2.5万亿美元。
台积电的2纳米晶圆厂洁净室面积是同业的2倍,预计明年月产能超过6万片,将显著推动营运成长。尽管2纳米技术门槛高,生产复杂,但台积电相信2纳米和A16将成为下一波AI芯片的关键技术,并将推出N2P、A16等强化版技术。
