GeForce GTX 295完全拆解 内部细节赏

2008-12-20 15:03:45 来源：本站原创 作者：佚名 编辑：dsgames568　浏览：loading

GeForce GTX 295完全拆解 内部细节赏

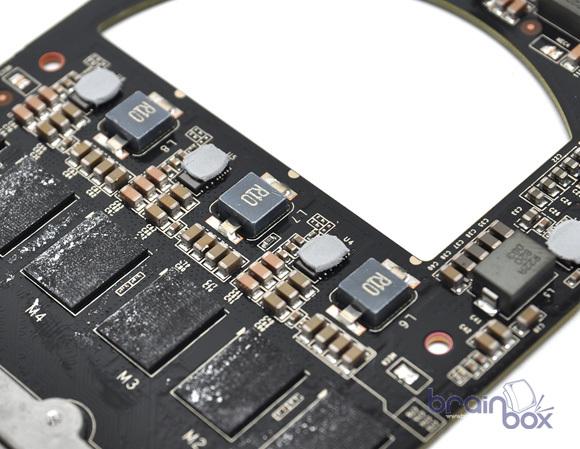

供电部分

GeForce GTX 295完全拆解 内部细节赏

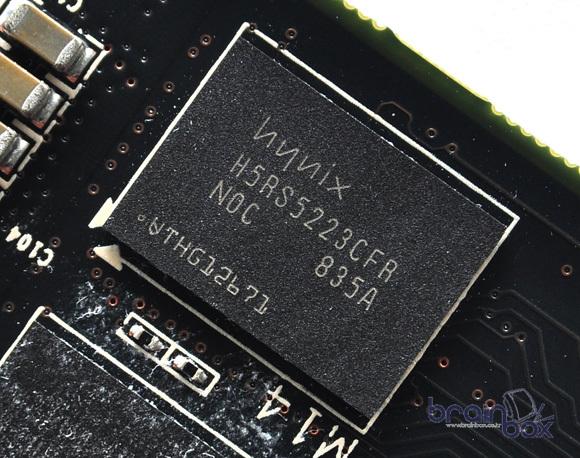

来自海力士的GDDR3显存，编号“H5RS5223CFR-N0C”，标称频率1000MHz(1.0ns)，电压2.05V，每块PCB上14颗，组成448-bit 896MB×2。

GeForce GTX 295完全拆解 内部细节赏

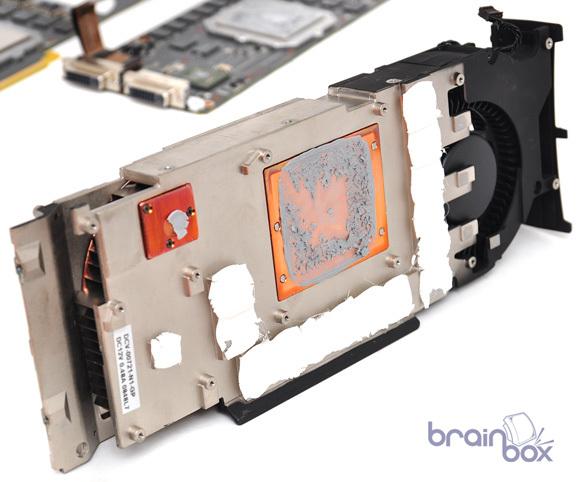

散热器近照

GeForce GTX 295完全拆解 内部细节赏

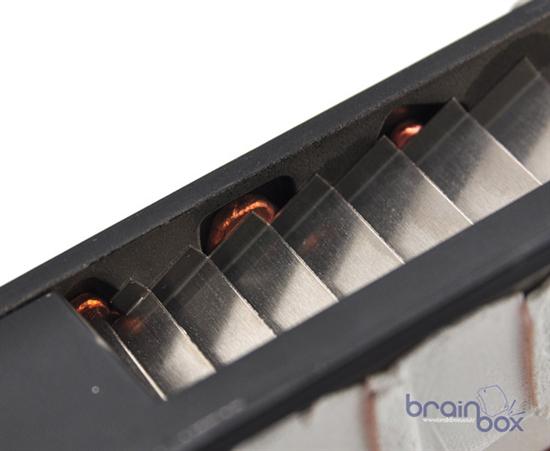

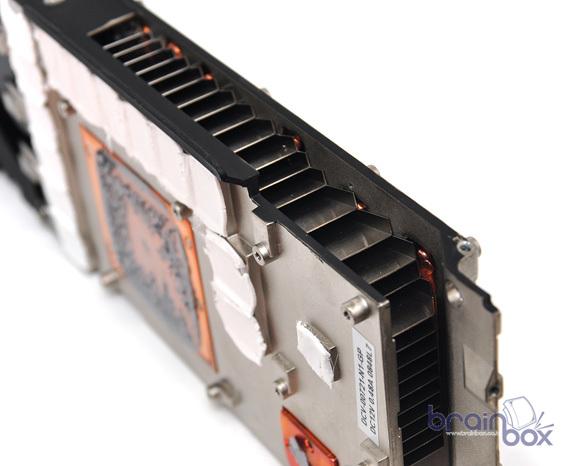

通风口

GeForce GTX 295完全拆解 内部细节赏

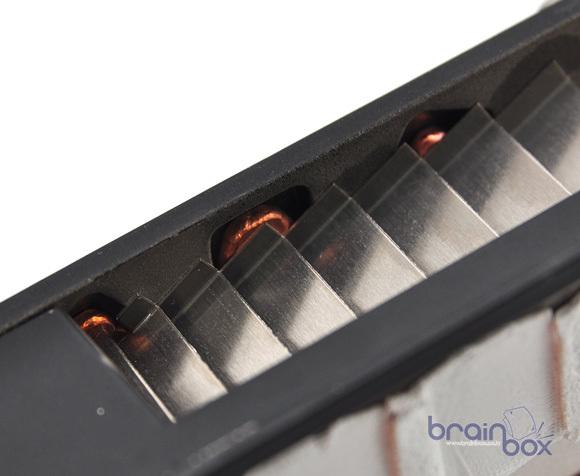

通风口近照

GeForce GTX 295完全拆解 内部细节赏

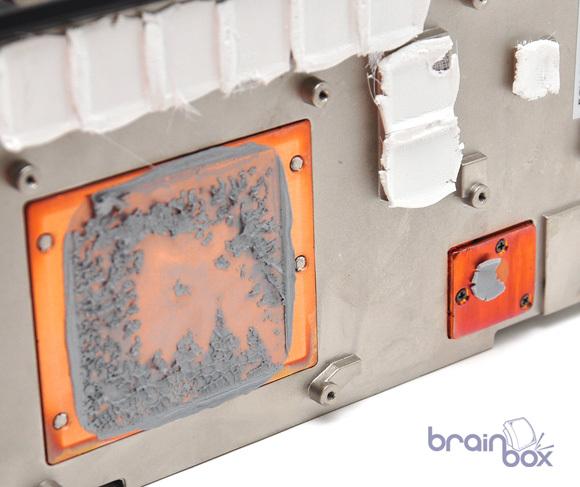

大小两个铜质散热底座分别对应GT200核心和NF200桥接芯片

上一页 1 2 3
