影驰 GeForce GTS 250抢先测试

[3.影驰GTS 250赏析]

影驰的这款GTS 250基于非公版设计，着重对GTS 250的散热系统进行了加强。

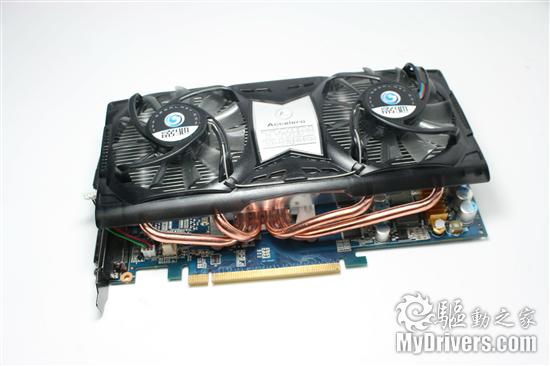

影驰GTS 250

影驰GTS 250采用了双风扇设计，两个8cm大直径风扇覆与全卡之上，并配以四热管快速传热，可以将全卡的热管快速散热出去。

显卡核心

影驰GTS 250显卡核心代号为G92-428-B1，而普通9800GTX+的核心为G92-421-B1，除此之外并没有什么区别。GTS 250使用的是NV已经成熟的55nm工艺，功耗和发热得以明显改善，所以超频空间也更大。

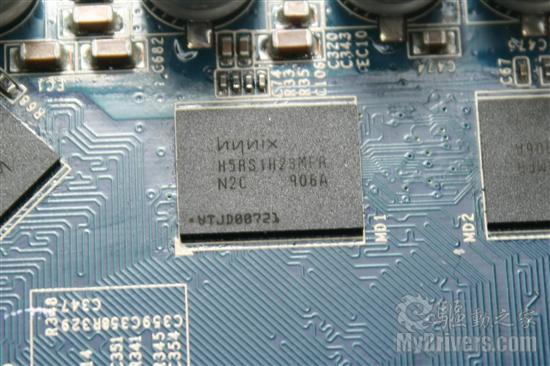

显存颗粒

影驰GTS 250使用了来自Hynix现代的显存颗粒，编号为H5RS1H23MFR-N2C，速度为0.8ns，频率可达2200MHz。每片显存颗粒容量为1Gb，显卡共有8片，组成了1GB/256bit显存组。

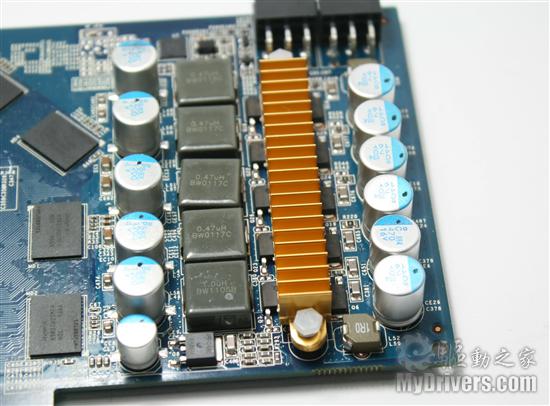

供电电路

影驰GTS 250的供电电路全部集中在显卡右侧，全部使用了日系高品质全固态电容和全封闭铁素体电感，为显卡核心与显存提供了纯净稳定的电流。

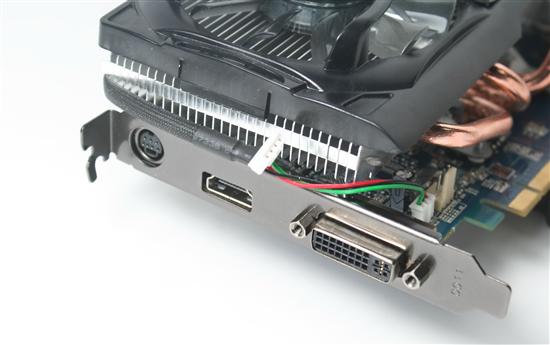

外设接口

接口方面，影驰GTS 250提供了DVI+HDMI+TV-OUT三种组合方式，既可以满足主流用户的DVI显示接口输出，也可以满足用户的电视输出和高清视频输出的要求。
