AMD最新单核旗舰 Radeon HD4890显卡详尽评测

[谁模仿了谁 显卡规格对比]

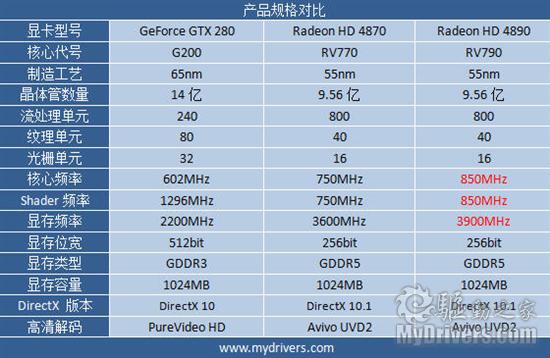

下面是NVIDIA GeForce GTX280、AMD Radeon HD4870\HD4890三款显卡的参数对比，可以看到在基本的核心规格方面Radeon HD4870\HD4890两者没有任何区别，同为55nm工艺制造，流处理器单元、显存容量位宽等基本规格都没有变化。

规格对比表

频率方面Radeon HD4890则有较大幅度提升，核心\显存频率由Radeon HD4870的750\3600MHz上升到850\3900MHz，提升超过10%，可以预见性能方面会有较为显著的提高。反观GeForce GTX 280，虽然制造工艺较为落后，但毫无疑问同样也是一款优秀的高端显卡，在今天的测试中我们将选用GeForce GTX280和Radeon HD4870用作对比，以体现Radeon HD4890的性能。

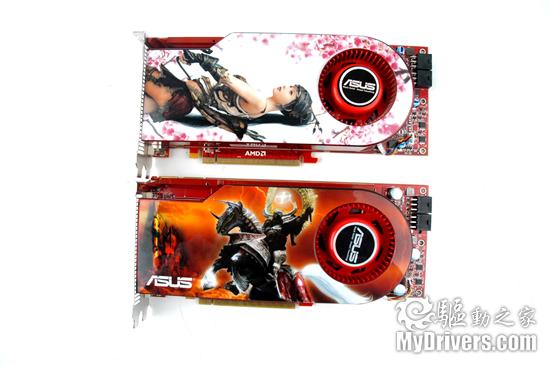

两者外观完全相同，上为Radeon HD4870，下为Radeon HD4890。（点小图看大图）

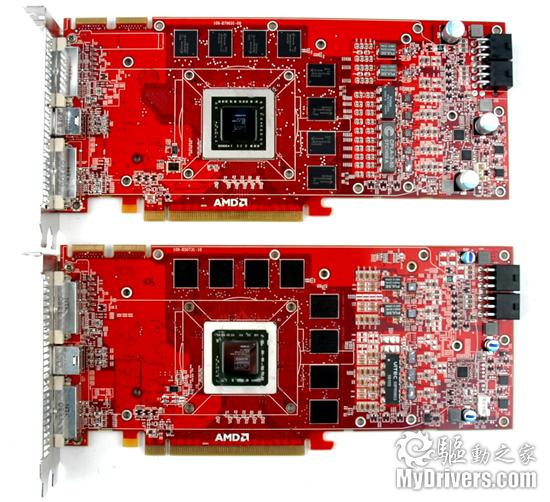

PCB对比，上面的是Radeon HD4890，下面的是Radeon HD4870，注意供电部分。（点小图看大图）

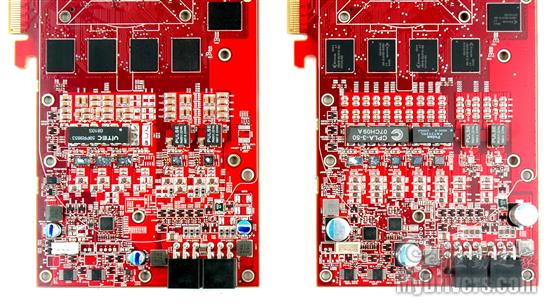

供电部分对比，右侧的是Radeon HD4890。（点小图看大图）

从上面的对比图中可见，拆掉涡轮散热器后可以看到两者PCB板元件布局基本相同，连那三颗固态电容的位置都保持一致，不过仔细观察可以发现，供电模块的电路上还是有些差别，虽然都是数字供电，但Radeon HD4890的供电部分从Radeon HD4870的3+2相进化为3+2+2相，这是由于Radeon HD4890的频率较高，对供电部分的要求也更严苛，所以我们才会看到如此豪华的供电配备，相信显卡在超频方面会有较好表现。

仔细观察Radeon HD4870的PCB板，可以发现很多位置都留有空白焊点，而在Radeon HD4890上这些焊点都有电子元件替代，所以就小编来看，与其说Radeon HD4890是Radeon HD4870的超频版，倒不如说Radeon HD4870是Radeon HD4890的简化版更为贴切。
