NVIDIA GTX 275正式发布 多厂商产品赏

作为竞争对手之间的博弈，NVIDIA和AMD此次在GeForce GTX 275和Radeon HD 4890这两款新品的发布上和以往不大一样。首先在发布日期上，AMD初始把HD 4890发布日期定在了4月6日，NVIDIA同样把GTX 275的发布日期定在了4月6日(实际销售日期为4月13日)，不过随着AMD把HD 4890的发布日期提前到4月2日，NVIDIA也迅速作出了回应，GeForce GTX275的发布日期也被提前至了今日晚间21时，目标直指HD 4890。

在发布形式上，由于这两款产品都不是全新架构，所以各大厂商也都迅速拿出了新卡。Radeon HD 4890是在上代HD 4870基础上进行的升级，包括GPU架构、元件布局设计等都没有大的变化。因此各大厂商实际上早已为HD 4890的上市做好了准备，今天中午的NDA时限一过，多品牌HD 4890产品都蜂拥上市。

而NVIDIA这次也没有浪费不必要的时间为GTX 275推出公版，而是建议厂商使用GTX 280或260的PCB来制作GTX275，所以此次反倒是政策比较灵活的众多国内品牌纷纷抢先推出了非公版的GTX 275新卡，下文我们将为大家一一介绍。

发布时间的较劲证明了双方的竞争已经到了白热化的阶段，Radeon HD 4890的完全详细评测我们已经发布，下面我们就一起来看看NVIDIA晚了8个小时带来的GTX 275详细规格参数。

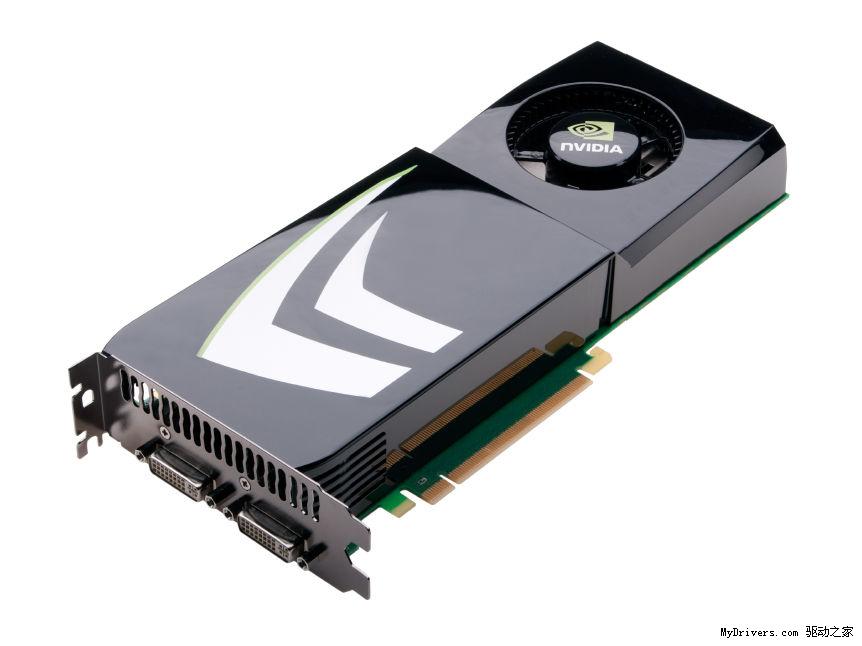

NVIDIA GTX275采用55nm制造工艺的G200显示核心，拥有240个流处理器28个光栅单元和80个纹理单元，同时公版GTX275的核心/shader/和显存频率分别为633/1404/2268MHz，显卡显存容量为896MB，显存位宽为448bit，在供电接口方面采用双6pin接口设计。

制造工艺	55 nm
核心频率	633 MHz
流处理器频率	1404 MHz
显存频率	1134 MHz / 2268 MHz
显存容量	896 MB
显存接口	448-bit
显存带宽	127 GB/s
流处理器数目	240
光栅单元	28
纹理单元	80
纹理渲染带宽	50.6 GigaTexels/sec
接口	2 x Dual-Link DVI-I
插槽	Dual Slot
电源接口	2 x 6-pin
TDP功耗	219 watts
GPU温度极限	105° C
