堆料王再现江湖！技嘉GTX275详细测试

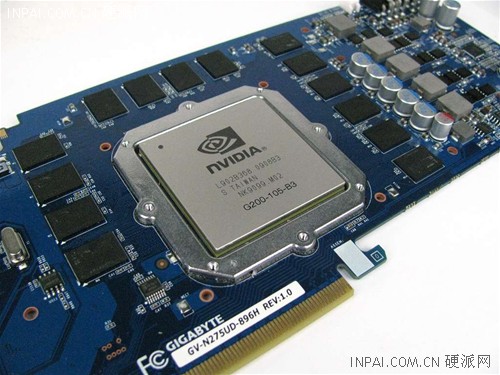

    技嘉GV-N275UD-896H显卡的核心代号为G200-105-B3，使用55纳米工艺制程，支持DX10画面特效和SM4.0、OpenGL 2.1显示技术，完全支持NVIDIA的PhysX技术，并行化领域上则支持CUDA编程架构。工作频率完全遵循了官方标准为633MHz。

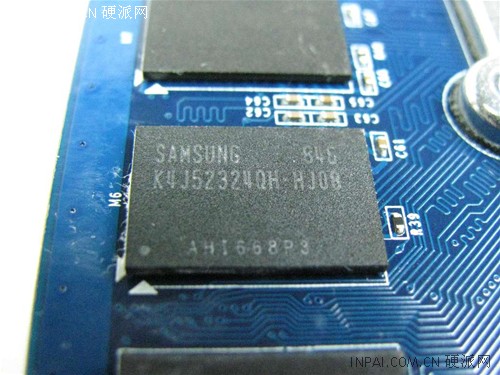

    作为超耐久显卡的5要素之一，技嘉GV-N275UD-896H显卡在显存的选择上尤为慎重。其搭载了14颗由三星生产的0.8ns GDDR3显存颗粒，带宽高达448Bit，容量为896MB，显存频率由公版的2328MHz超频至2400MHz。三星的显存颗粒在超频上的表现有目共睹，这种官方超频版仅仅是最保守的频率，动手能力强的玩家可以根据自己的需要对其进行调整。

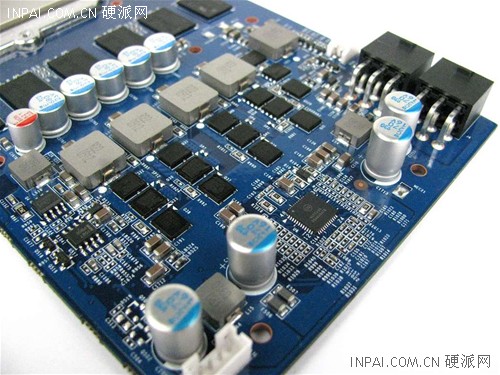

    技嘉GV-N275UD-896H显卡供电电路采用4相核心供电和单相显存供电设计，电路上配备贴片式电感，而且采用了低RDS MOSFET，滤波电容使用高质量的日产固态电容。这种设计也完全遵循了其超耐久显卡的基本要素，在高端显卡市场中起到了很好的表率作用。
