NVIDIA最新显卡GT300 Fermi清晰图片及现场演示

终于，NVIDIA向全世界公开介绍了新一代GPU芯片Fermi(GT300)的架构技术细节，并进行了首次技术展示。

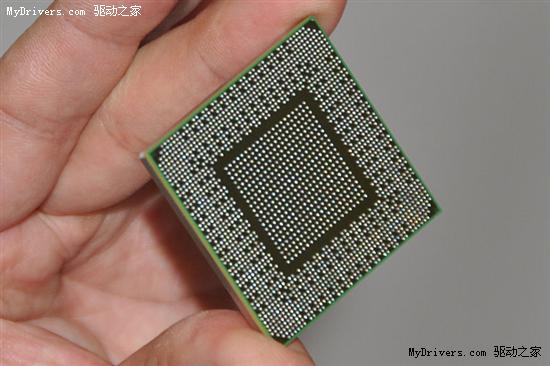

先看GPU芯片：

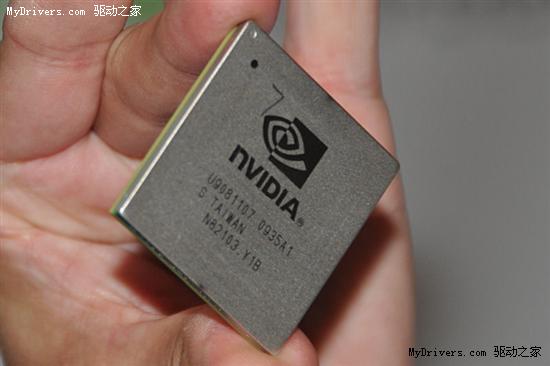

表面上的“0935A1”字样告诉我们，这颗芯片还是最初级的A1修订版本，生产于2009年第35周，也就是8月24-30日，刚刚满月。

具体尺寸不详，但可以看得出来比GT200小一些(估计20％左右)，但比AMD Cypress大不少。

再看显卡——不对，是Tesla高性能计算卡：

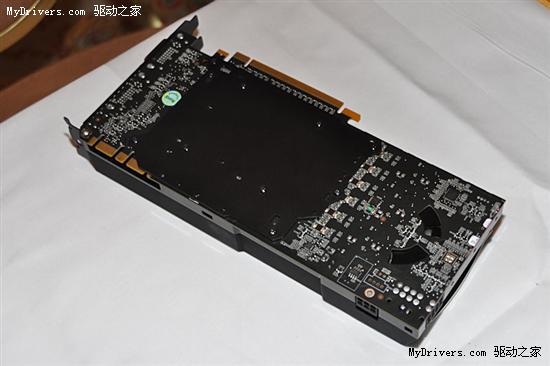

初看起来和GeForce GTX 200系列差不多。长度约9英寸(22.9厘米)，背部覆盖一半辅助散热，双插槽，两个PCI-E供电接口，其中八针位于尾部、六针位于上部。

正面贴纸上的“TESLA”几个字母说明它并不是一块简单的显卡，而是主攻高性能通用计算的专业产品，不过它还是保留了一个DVI视频输出接口(此前的Tesla产品上可没有)，而且有两个SLI桥接金手指，显然又不是纯粹的计算卡。当然这只是一块样卡原型，今后肯定还会继续改进。

NVIDIA CEO兼总裁黄仁勋演讲视频：

Fermi官方简介视频：
http://us.download.nvidia.com/downloads/FLVs/Fermi/FERMI_HEADER.flv

Fermi架构细节讲解视频：
http://us.download.nvidia.com/downloads/FLVs/Fermi/Fermi_Interview.flv

Fermi架构白皮书：
http://www.nvidia.com/content/PDF/fermi_white_papers/NVIDIAFermiComputeArchitectureWhitepaper.pdf

另外，我们之前的报道【Fermi(GT300)通用计算架构探秘 样卡展示】更新了不少最新技术图表和一些现场展示照片，敬请F5。
