NVIDIA Fermi(GT300)通用计算架构探秘 样卡展示

AMD Cypress(RV870)拉开了DX11时代的序幕，NVIDIA Fermi(GT300)正在掀起新的浪潮。今天凌晨，NVIDIA在GPU技术会议上终于揭开了全新架构的秘密，并首次展示了新一代显卡。

一、迟来的怪兽

先看这张图：

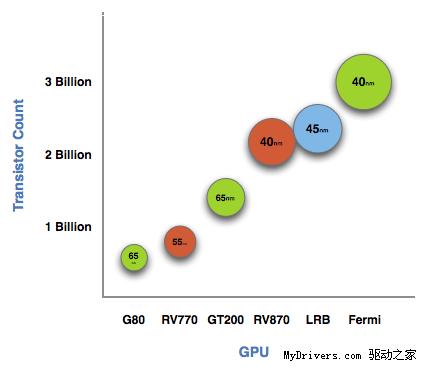

横向是NVIDIA、AMD历代图形核心(以及Intel Larrabee)，纵向是晶体管数量，各个圆圈上标注的则是制造工艺——右上角最庞大、最惹眼的就是今天的主角，NVIDIA Fermi。

GT200的14亿个晶体管曾经让我们惊叹，Cypress的21.5亿个相比RV770的9.56亿个增加了一倍多，而Fermi达到了史无前例的30亿个，同样比自己的上一代翻了一番还多，比对手也多了40％。

从最高层面上说，Fermi很简单，无非是512个流处理器，384-bit GDDR5显存，而深层次的架构我们会在稍后逐一揭晓，不过Fermi至今还停留在纸面上，还不是一款真正的产品，所以型号划分、时钟频率、售价等等都还没有确定。事实上，直到两个月前NVIDIA才第一次让人看到了样品，最近不久刚刚获得可以正常工作的芯片，正式发布至少要到今年年底，而全面上市就是明年第一季度的事儿了。

Fermi为什么这么晚？NVIDIA产品营销副总裁Ujesh Desai说了一句：因为设计这么大的GPU实在是太TMD的难了。

首次公布的Fermi核心照
