DX11顶级显卡！Radeon HD 5970性能全解析

2009-11-21 19:39:49 来源：硬派网作者：未知编辑：颜落　浏览：loading

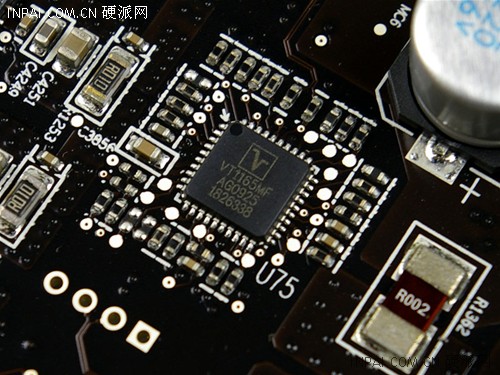

因为使用了双核心设计，华硕EAH5970 DDR5显卡的供电单元也经过了重新设计。从HD5800系列开始ATI就开始使用Volterra数字供电方案，其过载保护功能可保护供电元件远离被烧毁的危险，当Volterra芯片检测到工作电流或者内部温度超过警戒线以后，就给GPU发一个VR_HOT信号，使GPU降低工作频率从而达到降低功耗、减轻供电压力的目的。

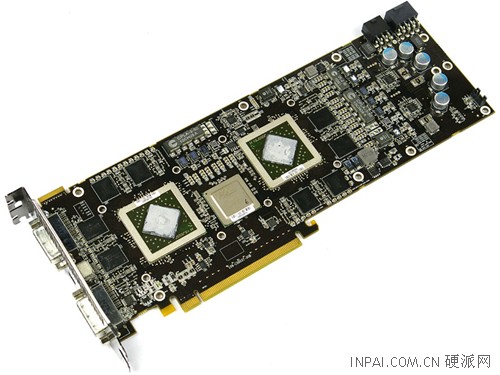

在前文的规格列表中可以看出，HD5970的最大功耗接近300W，在双核心、高频率的环境下使用Volterra数字供电方案就显得尤为重要，所以华硕EAH5970 DDR5采用了“(3+2) x2”相的供电方案。每单个显示核心使用3相供电附加VDDCI供电，保证显存控制器和I/O控制芯片的电流更纯净，让显存和GPU之间协作更顺畅。

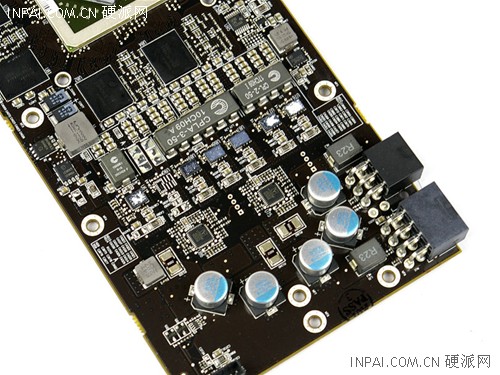

显存使用2相数字PWM供电方案，确保在数据交换时的电流更加稳定高效。另外在上图中我们还可以看出HD5970使用了6+8pin供电接口。作为公版显卡，HD5970在电气元件的选择上依然大方，日系纯陶瓷超级电容、高品质电感与MOSFET随处可见，体现出了高端显卡的应有风范。

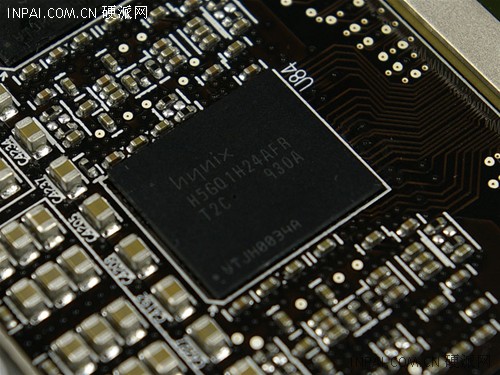

作为DX11时代的高端显卡代表，HD5970在显存颗粒的选择上也毫不含糊，搭配了海力士GDDR5显存颗粒，由16颗组成容量为2GB，位宽为256bit x2的显存阵列。显存频率也高达4000MHz x2，而且依托海力士显存的高性能特性，这一数字仍有提升的空间，在我们随后的文章中将对此有更加详细的说明。
