DX11新纪元：Radeon HD 6800详尽评测

Radeon HD 6850实物：外观赏析

公版：

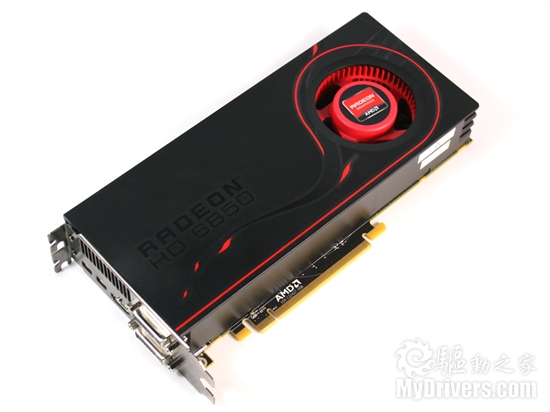

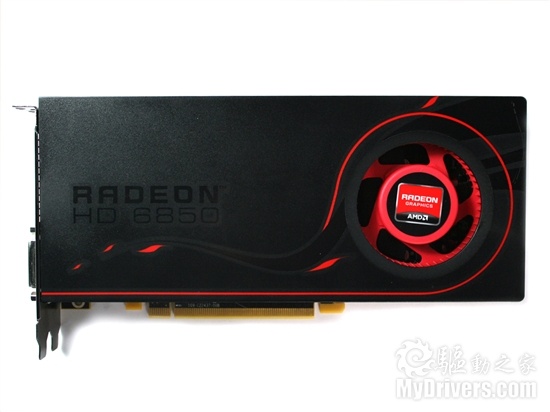

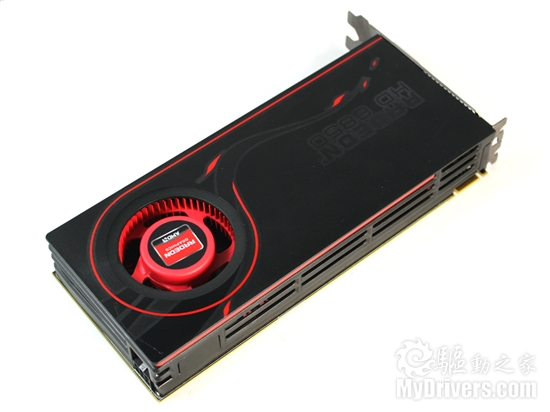

外观方面，Radeon HD 6850可以看做小号的HD 6870，红黑搭配的设计风格完全一致。

侧面同样采用镂空设计，厚度也与HD 6870一样，需要占用两个PCI-E插槽。

长度比HD 6870短了一截，重量也轻了不少，主要体现在散热器上，后面我们会具体介绍。

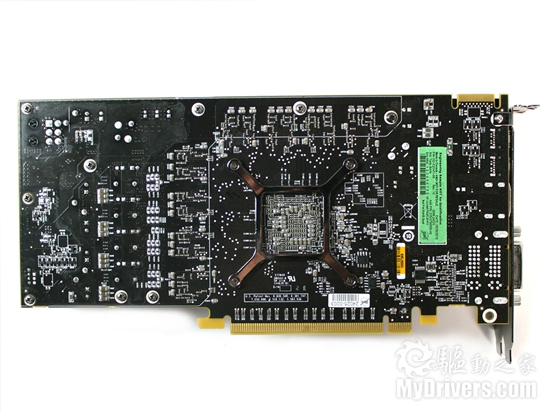

虽然没有HD 6870高端，但做工依然精致，背面同样是密密麻麻的元器件。

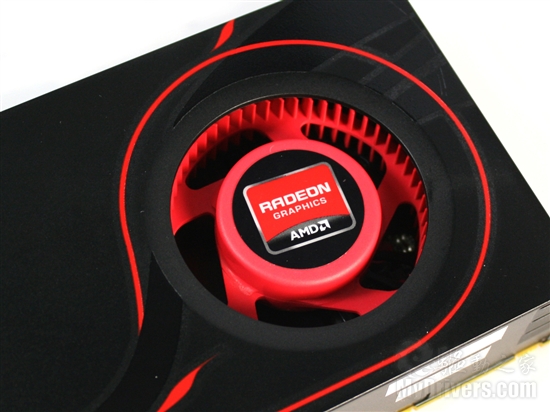

也是采用一体化涡轮散热方案。

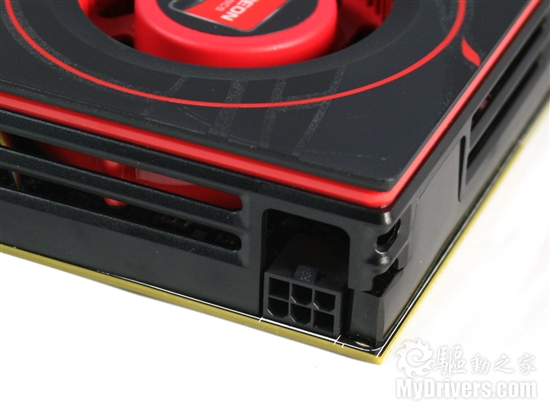

由于Radeon HD 6850的满载功耗由HD 6870的151W下降到127W，所以单6pin +12V供电加上PCI-E提供的电量就能满足。

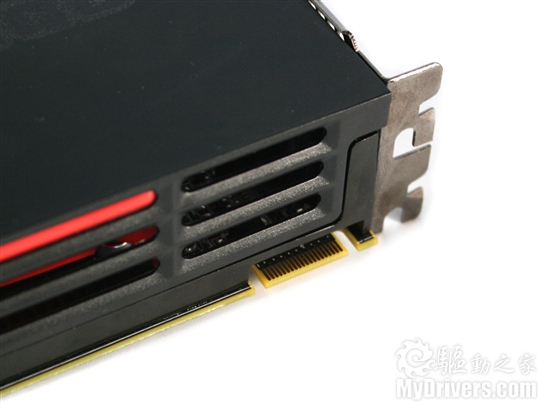

交火金手指与HD 6870一样，最高支持双卡交火，不支持三卡。

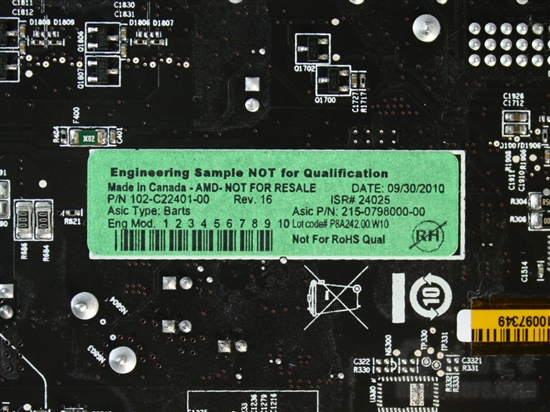

这块Radeon HD 6850是工程样品，产于2010年30号，加拿大制造。

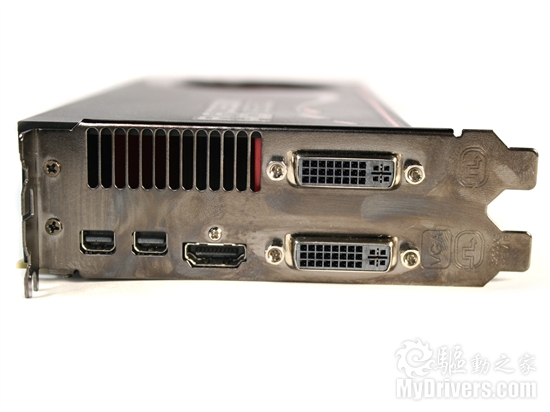

输出接口与HD 6870完全一致，同样是双mini DP+HDMI+双Dual-link DVI的组合，相当丰富。

迪兰恒进：

与公版HD 6850同时送测的还有一款迪兰恒进恒金1G，采用非公版设计，不仅显卡PCB有所区别，也重新更换了散热器，下面一起来看一下。

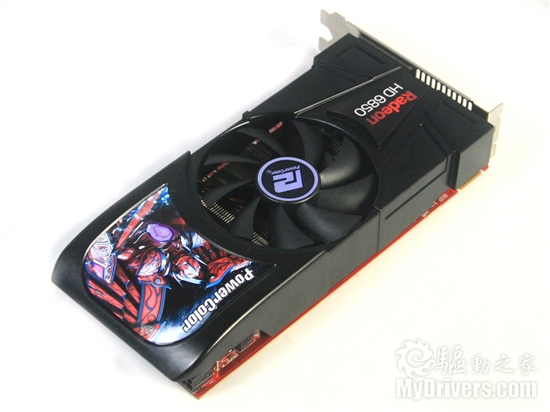

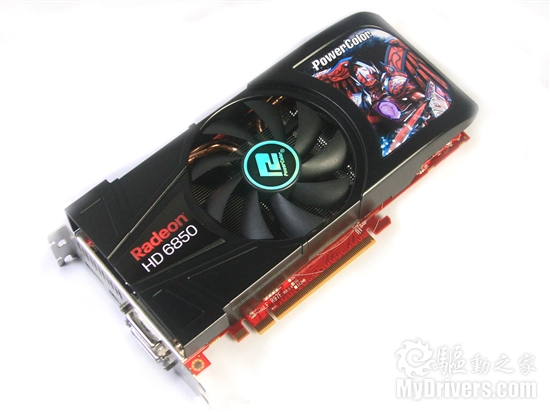

一改公版卡方方正正的外观，迪兰恒进恒金1G采用了比较常见的非公版设计方案，有点对手GTX 460的影子。

全覆盖的导风罩，不过侧面则是全封闭，单6pin供电接口朝向显卡尾端。

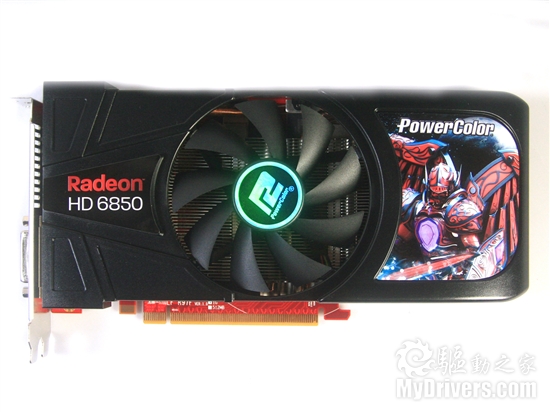

显卡正视图，公版的涡轮散热改为垂直散热，风扇尺寸要大上不少。

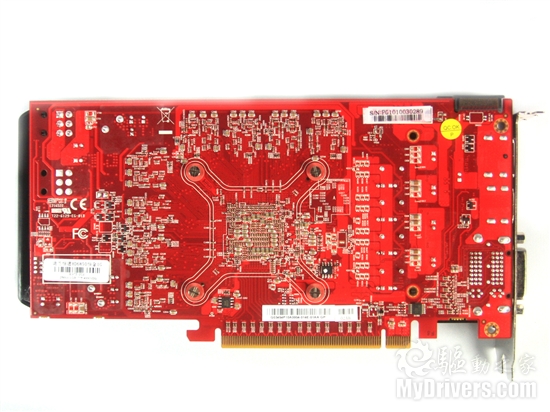

迪兰一贯的红色PCB，元器件密集程度不及公版卡，也预示着用料会有所缩减。

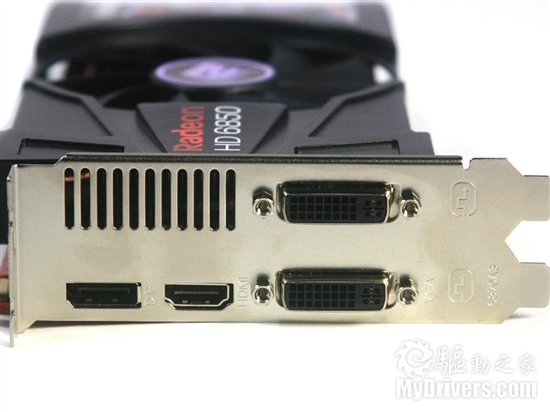

输出接口也有少许变化，变为DP+HDMI+双Dual-Link DVI接口组合，与HD 5800系列保持一致。另外，挡板部分也未采用镀镍处理。
