从电流看功耗:换个视角测GeForce GTX 580

2010-11-26 17:04:38 来源:驱动之家 作者:未知 编辑:颜落 浏览:loading

GeForce GTX 580已经发布有些时日了,各方面的表现大家也都了然于胸,不过话题依然在继续,比如在昨天的一份单路到四路GTX 580 SLI测试中我们就可以看到,FurMark拷机测试中的功耗值反而还不如《Crysis Warhead》这么一款游戏。

GeForce GTX 580双路、三路、四路SLI狂飙

其实这并不例外。为了控制功耗,GTX 580 PCB设计在GTX 480基础上进行了优化和增强,并特别加入了硬件电源管理模块,用于实时监控PCI-E插槽、六针和八针辅助供电接口的各路12V电压、电流状况,并根据供电环境和当前应用负载动态调整功耗和性能,配合BIOS进行更有效的电源管理。FurMark、OCCT这类的极限拷机工具运行的时候,GTX 580就会对性能进行动态调整,以便保证功耗不超出规范要求,出现上述情况就很自然了。换句话说,拷机工具已经无法真正压榨GTX 580的全部功耗,除非破解。

GTX 580依然还是6+2相供电设计,其中核心6相由安放在PCB背面的CHiL CHL8266控制器管理,显存2相则没有使用流行的uP6210,而是改成了茂达电子(Anpec Electronics)的一颗APW7088。辅助供电接口还是六针加八针。

从电流看功耗:换个视角测GeForce GTX 580
GeForce GTX 580 PCB

从电流看功耗:换个视角测GeForce GTX 580

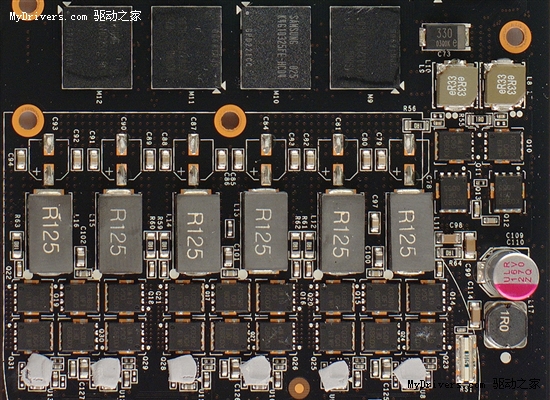

供电模块特写

从电流看功耗:换个视角测GeForce GTX 580
三颗标记着A219的就是硬件电源管理芯片

从电流看功耗:换个视角测GeForce GTX 580

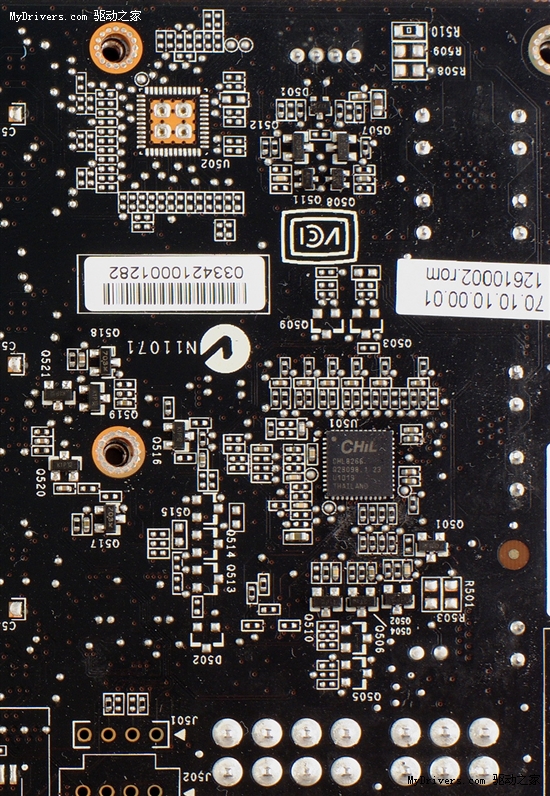

背部的CHiL CHL8266 PWM核心供电控制器(上方空焊位不知何意)

从电流看功耗:换个视角测GeForce GTX 580
茂达电子APW7088显存供电控制器

GeForce GTX 580默认核心/流处理器/显存频率为772/1544/4008MHz,其中核心频率待机情况下会降至51MHz,高清解码时也只有405MHz。

从电流看功耗:换个视角测GeForce GTX 580

从电流看功耗:换个视角测GeForce GTX 580

测试平台配置

处理器:Core 2 Quad Q6600 @ 3GHz
主板:DFI LANParty UT ICFX3200-T2R/G (CrossFire Xpress 3200)
内存:DDR2-1066 2GB×2
电源:Enermax Liberty ELT620AWT 620W
操作系统:Windows 7 Ultimate 64-bit
驱动程序:GeForce 262.99 WHQL

1 2 下一页
