双芯并联还能超频:6990规格详解
Radeon HD 6990使用了两颗Cayman Radeon HD 6900图形核心并使用PLX桥接芯片内部连,因此在架构上就没什么好说的了,完全继承了Radeon HD 6970/6950的诸多新特性,包括VLIW 4D流处理器单元、升级的渲染器后端、增强的GPU计算、双图形引擎与两个第八代曲面细分单元、EQAA增强画质抗锯齿、PowerTune功耗管理技术等等。当然了,Radeon HD 6870/6850以来引入的大量功能特性也都延续了下来,包括MLAA形态抗锯齿、改进的各向异性过滤、UVD3视频解码引擎、增强的多屏输出Eyefinity等等。无论从哪方面看,Radeon HD 6990都完全称得上是集大成者,综合了AMD迄今为止最优秀的图形和视频技术。

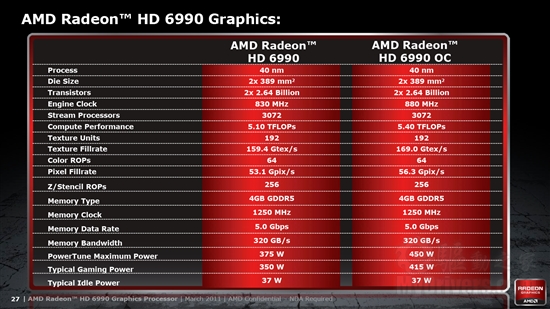

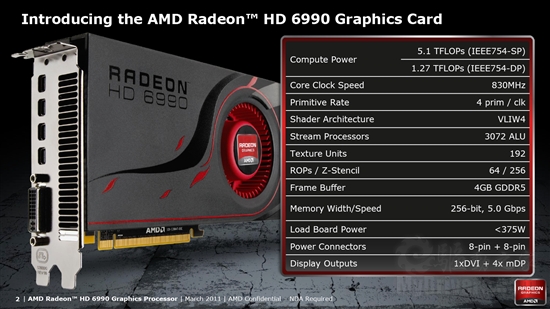

Radeon HD 6990拥有多达52.8亿个晶体管,3072个流处理器、192个纹理单元、64个ROP单元,显存位宽2×256-bit,显存容量多达4GB,都是Radeon HD 6970/6950的两倍,不过受散热、功耗的限制,预设频率并没有达到Radeon HD 6970的级别,但也高于Radeon HD 6950,其中核心为830MHz,显存等效为5GHz。
Radeon HD 6990的浮点计算能力因此高达惊人的单精度5.1TFlops、双精度1.27TFlops,分别符合IEEE754-SP、IEEE754-DP标准,另外纹理填充率159.4GT/s、像素填充率53.1GP/s、显存带宽320GB/s。

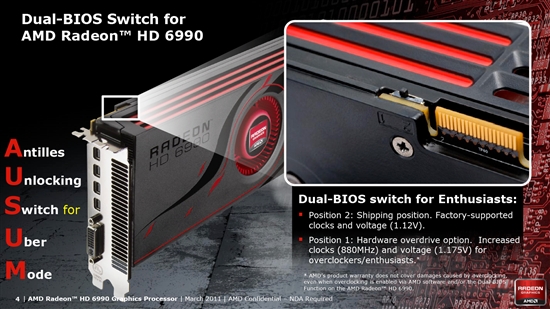

更恐怖的是,Radeon HD 6990还有相当大的超频空间。首先,它和Radeon HD 6970/6950一样配备了双BIOS和切换开关,因此提供两种模式:默认模式下核心电压1.12V,频率如上;超频模式下核心电压加至1.175V,频率直接也拉升到880MHz,显存频率不变,基本相当于两块Radeon HD 5970。这时候的Radeon HD 6990将拥有5.4TFlops单精度浮点运算能力,纹理、像素填充率也都有进一步增加。

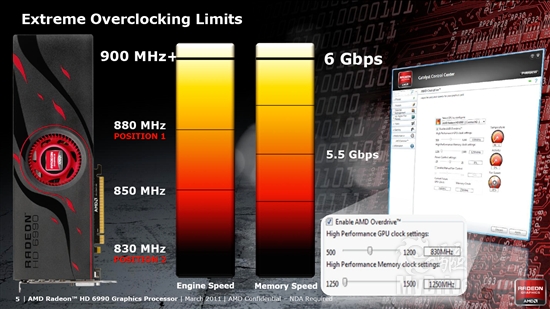

如果游戏玩家和发烧友们还不满足,可以再借助催化剂控制中心、AMD OverDrive或者第三方软件进一步超频。核心频率可以轻松超过900MHz,借助更强的散热器乃至液氮等等超过1GHz也是小菜一碟,甚至催化剂控制中心预设的最高值就达到了史无前例的1200MHz。显存频率也能很轻易地提升到5.5GHz乃至6GHz,基本上已经是GDDR5显存颗粒的极限了。
如此彪悍的规格自然会带来不可小觑的发热量和功耗。Radeon HD 6990在空闲情况下的功耗为37W,秉承了近两代优秀的待机功耗控制能力,不过在典型游戏状态下整卡功耗会飙升至350W,拷机时候的峰值功耗更实惠接近375W,不得不使用了两个八针辅助供电接口,每一个都可以供电150W。那么,AMD又是如何应付如此高功耗的呢?
