性能不是唯一 AMD几代旗舰显卡特性点评

HD7970实现单芯旗舰也有代价

关注显卡频道的用户一定知道HD7970基于全新的GCN图形构架，拥有超过43亿的晶体管规模，这是一款我们等了6年的GPU架构，因为NVIDAI从统一渲染架构开始就走上了重视TLP（线程并行度）的路线，其GPU设计考验线程能力和并性能力，而AMD一直坚持使用较为古典的图形单元并且套上了VLIW打包。

在硬件基本规格设计方面，与上代的Cayman构架相比，其运算资源总量提升到了2048个ALU，Texture Fetch Load/Store Unit则提升至恐怖的512个，Texture Filter Unit由Cayman的96个增加到了128个，但同时构成后端的ROP与Cayman维持相同，均为32个。

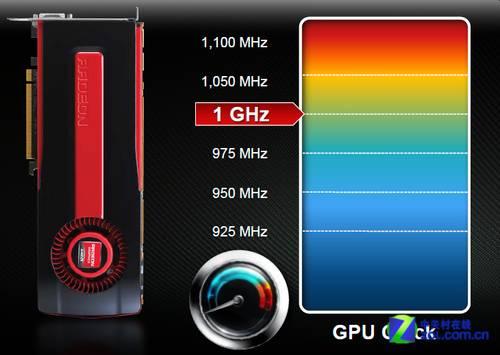

HD7970采用了更高的额定频率

HD7970的默认核心及显存运行频率为925/5500MHz，默认Pixel Fillrate能力为29.6G/S，默认Texture Fillrate能力为118.4G/S。显存带宽264GB/S。拥有3.79T的单精度浮点运算能力以及947G的IEEE双精度浮点运算能力。HD7970拥有完整的DRAM及SRAM ECC 保护，支持 Open CL 1.2、DirectX 11.1以及C++ AMP。

Tahiti构架特性

高频和28nm工艺相结合，为显卡换取的大幅度性能提升，同时在DirectX 11方面也大幅度领先上代产品，不过HD7970的功耗问题的确不能轻视，这款显卡在全速运行的状态下达到了300W的单卡极限功耗，这是两个辅助供电接口的极限供电能力。

公版HD7970拆解

由于较大的晶体晶体管集成度和频率关系，HD7970散热器为左侧为真空腔均热板，右侧为最高转速可达6000转/分的离心式风扇，外加塑料导流罩，由于均热板的厚度过大，暴力风扇也需要一个支架去固定，所以还有一个底盘支架去固定两者。

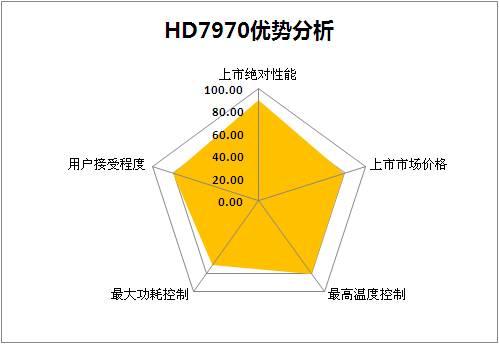

编辑点评：

尽管是旗舰显卡产品，这些活跃在市场上的高端AMD显卡依然有着自己的特色，也不免拥有很多细节方面的不合理之处。笔者个人倾向于将高端显卡的性能压力更多地转嫁在架构设计方面，而不是通过运行高频或者堆砌重复电路实现性能提升，一款平衡设计的千元级显卡是用户希望看到的，而高端卡皇同样需要平衡合理的显卡整体设计。
