GTX 660/650首发评测！鏖战11款游戏大作

GTX 660/GTX 650核心、规格及定位

在此之前的GTX 680、GTX 670以及GTX 660 Ti都采用了开普勒GK104核心，区别就是“一刀连着一刀”。到了GTX 660，核心代号变成了GK106，同样是28nm工艺，核心面积缩小到211平方毫米，内建25.4亿晶体管。首先要说明的是，GK106将完整继承GK104的全部特性，包括SMX架构，GPU动态提速、TXAA、自适应垂直同步、单芯3屏3D立体环绕、NVENC视频编码等等。（关于SMX架构等特性的详细介绍，可以参看这里）

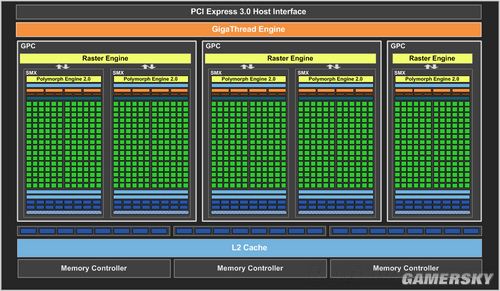

GK106核心架构图

规格方面，GK106是在完整GK104核心基础上削减了两组SMX单元，CUDA单元数量减少到960个。开始预测的是削减一组SMX单元，1152个CUDA单元，看来NVIDIA是想让GTX 660 Ti和GTX 660拉开差距，如果只削减一组的话性能差距并不是特别明显。其它方面，纹理单元减少到80个，ROP单元依然是24个。具体到显卡上，公版GTX 660核心基础频率为980MHz，加速频率1033MHz，显存频率等效6008MHz。

显存采用了和GTX 660 Ti一样的“混编”方式，即利用不同规格的显存颗粒实现2GB容量、192bit位宽的显存规格：显存控制器为3组，分别是一组128Mx16bit、两组64Mx32bit。其中前一组控制器对应其中四颗显存（单面设计），规格为64Mx32bit（即256MB容量，32bit位宽），另外一组控制器对应剩余两颗显存（双面设计），规格为128Mx32bit（即512MB容量，32bit位宽）。

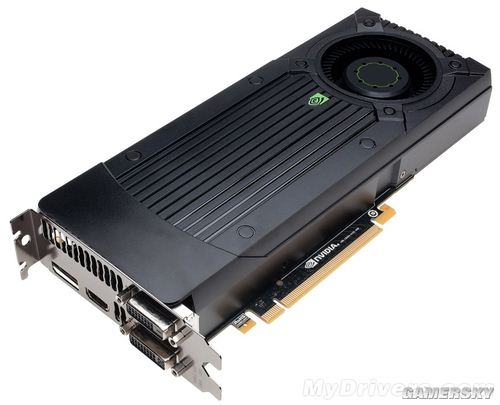

公版GTX 660照片

显卡设计将采用和GTX 660 Ti完全相同方案，整卡长9.5英寸(24.1厘米)，PCB则只有6.75英寸(17.1厘米)，散热器要长处一截。输出接口方面为双DVI+HDMI+DisplayPort接口组合，TDP为115W，功耗上限可向上浮动10%，最高127W。另外要说的是，GTX 660发布之后，市面上将会是清一色的非公版，公版卡估计很少见，所以实际频率上要超过980/1033/6008MHz的水平。

最后是价格，此次公版GTX 660国内定价1799元，作为对比AMD HD 7870/7850目前的价格分别为1799-1999元、1599-1799元（数据来自官方，实际价格以市场为准）。所以很明显，GTX 660就是冲着这两款显卡来的。不过，1799元是NVIDIA的官方指导价，日后上市的部分非公版可能会因品牌、做工、频率等原因不同程度的上浮。

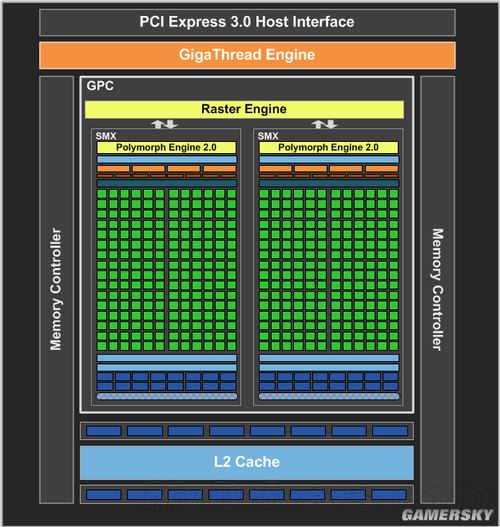

GK107核心架构图

说完GTX 660，再来看看GTX 650。GTX 650核心代号GK107，没错，和之前的GTX 640是完全一样的。该核心同样为28nm工艺打造，核心面积相当小巧，118平方毫米，晶体管数量缩减到13亿，只有GK104的1/3多一点。

核心架构方面，只有1个GPC，2组SMX单元，拥有384个CUDA核心，纹理单元和ROP单元数量分别为32个、16个，砍掉了动态加速，怎么看都和GTX 640完全一样。当然，区别还是有的。首先显卡核心频率提升到了1058MHz，显存频率依然是5000MHz，虽然显存容量没有变化（1GB或2GB），位宽不变依然是128bit，但换成GDDR5显存之后等效频率达到了5000MHz，带宽提高到80GB/s，所以实际性能相比GT 640还是有一定提升的。

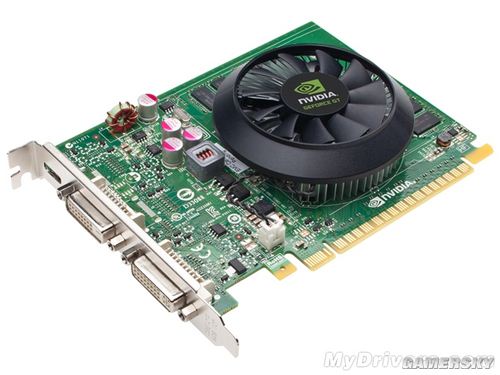

上图为GT 640公版卡照片，GTX 650基本类似

显卡设计方案和GT 640基本一致，双槽设计（完全可以做成单槽或刀版），官方PCB尺寸为5.7英寸（长）/4.38英寸（高），核心供电由GT 640的1+1增强到2+1相，最大功耗64W。至于输出接口则是常见的双DVI+HDMI组合方案。

价格方面，GTX 650国内定价799-899元，相比之下之前的GT 640为699元。对比A卡，这个价位正好是HD 7750，自然二位将成为直接对手。和上面的GTX 660一样，GTX 650上市之后同样是以非公版为主，799-899元只是参考卡，实际价格由厂商定夺。

详细规格对比一览

顺便说一下，除了GTX 660和GTX 650之外，据说还有GTX 655以及GTX 650 Ti，毕竟960个CUDA核心和384个CUDA核心中间肯定是还有产品要填补空缺的。至于发布日期现在还没有确切消息，不过按照NVIDIA现在的劲头，应该等不了多久了。
