万元级别 21.5寸全新苹果iMac详尽拆解

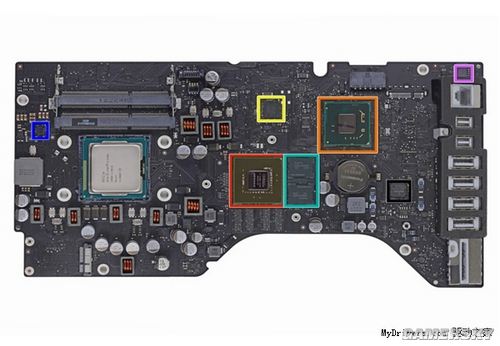

第十九步：主板细节

大多数的核心部件都在下面这块主板正面上，具体如下：

红色：NVIDIA GeForce GT 640M显卡；

橙色：Intel E213B384平台控制器；

黄色：德州仪器Stellaris LM4FS1AH微控制器；

绿色：两个海力士H5GQ2H24AFR GDDR5 SGRAM；

蓝色：美国国家半导体VM22AC芯片；

紫色：台湾台达8904C-F芯片；

黑色：博通BCM57765A1KMLG千兆网控制器，还整合了SDXC多媒体读卡单元。

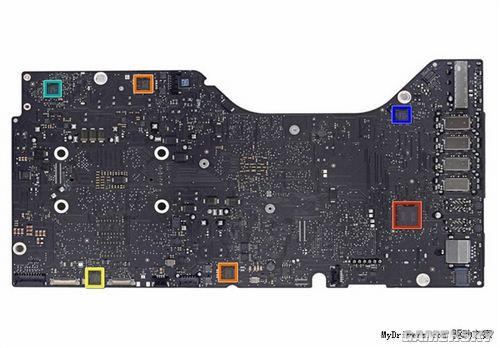

主板背面：

红色：Intel DSL3510L Cactus Ridge Thunderbolt控制器；

橙色：美国模拟器件SSM3302音频放大器；

黄色：中星微电子VC0359摄像头主控；

绿色：英特锡尔ISL6364多相脉冲宽度调制器（PWM）；

蓝色：凌云逻辑4206BCNZ音频控制器。

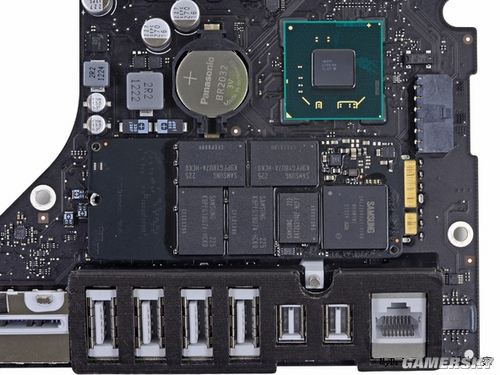

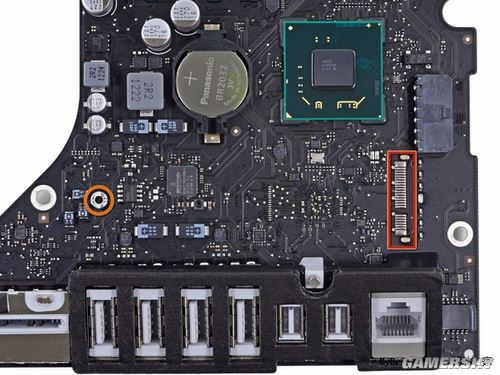

第二十步：隐藏的SSD接口

刚才我们还在为iMac没有标配SSD而遗憾，这里我们就发现了他们隐藏的SSD接口。看到下面两张图了吗？你不想说点什么？
