暴强“科技宅”技术惊人为MX2添加无线充电

2012-12-30 15:35:03 来源：驱动之家作者：未知编辑：feelrt　浏览：loading

五、线圈电路板的安装

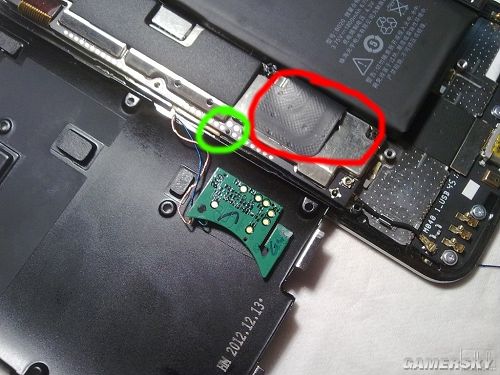

红圈是打算安放线圈电路板的位置，解释一下选择这里的原因：

1、面积正合适

2、高度合适。旁边的屏蔽壳上有辅助散热的导热材料，这里没有，只有薄薄的一层排线，这个排线连接的是底部USB口、触摸键、喇叭、话筒的小板与主板。

3、此处屏蔽盖下方是主要是基带芯片,，发热量远小于CPU等部件。

可能被问到的问题：

1、是否会影响基带芯片的散热？

答：会，因为线圈电路板在充电工作时自身也会发热

2、会不会干扰在下方的基带芯片？

答：不会，因为基带芯片有全电磁屏蔽的壳

3、会不会干扰排线里的信号？

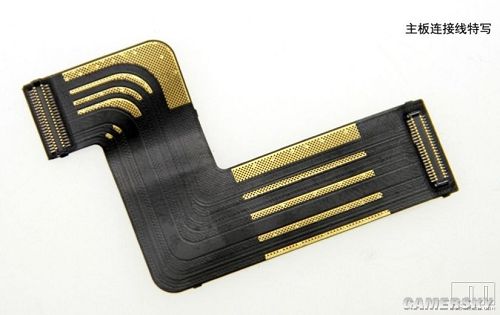

答：基本不会，排线的屏蔽做的也是相当好的，如下图：

绿圈里已经上锡的触点就是USB口+5V的检测点，用漆包线直接连接到线圈电路板的输出正极。负极就是整个机器所有的金属屏蔽壳，这里我拆了一个废U盘的USB接口触点，焊在线圈电路板的输出负极上，弯道线圈电路板的背面，这样可直接连到下面的屏蔽壳，完成负极的连接，如下图红圈：
