电池管理系统
为了伺候好每一块电池宝宝,电池工程师们研究出了一个叫做电池管理系统(BMS)的东西。这套系统就好比一个保姆,专门复杂照顾好电池。不能让电池过充;也不能让自然放电的太严重;冷了要给电池升温;热了要给电池降温。

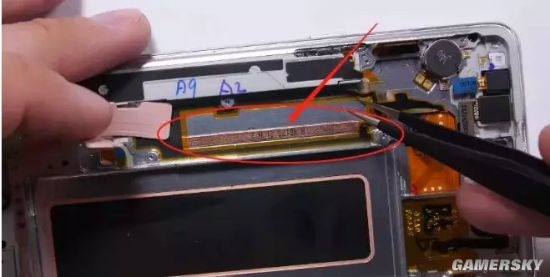

并且为了方便手机散热,手机里还配备了一整套的散热系统,目前主流的散热形式有:铜管散热、液冷散热、石墨贴片散热。
总之就是想尽办法在手机里装各种吸热的材料让手机电池不至于温度过高。当然检测电池电量也是 BMS 的工作之一。而锂电池的放电规律是遵循基本的物理法则。

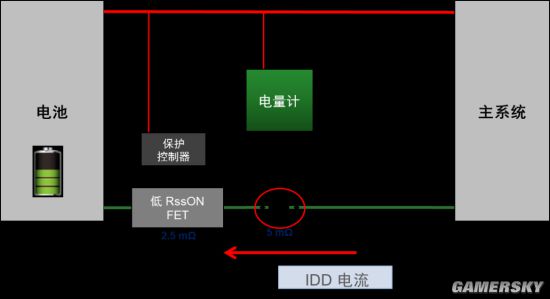

BMS 系统会通过一个芯片来监测电池电压,以便推算出电池的剩余电量,这个芯片叫做电量计。

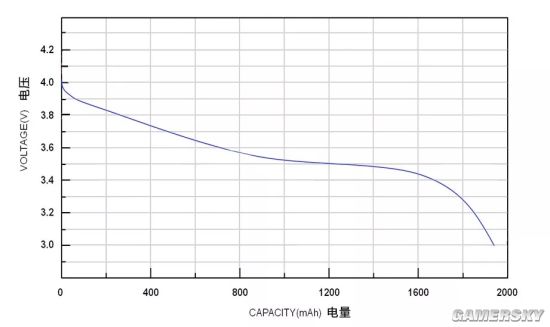

假设满电电压是4V,那么电量计测到4V的时候就意味着100%。随着手机电量的消耗,锂电池电压也会下降快。。但坑爹的是,这个曲线并不是线性的。。
实际上,锂电池的规律是:放掉的电量越大,电压下降的越快。 要是所有锂电池都是这个变化曲线,那也还好,摸清规律也能很好的通过电压估算电量。但是更坑爹的事情又出现了,放电率不同,这个电量-电压曲线又是变的。。

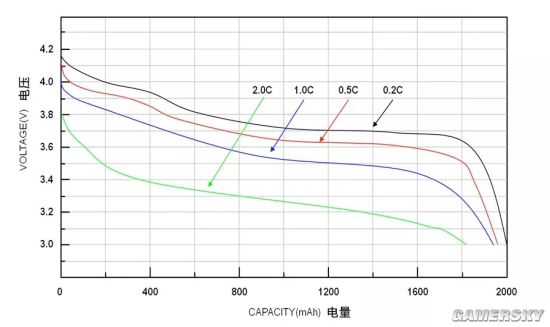

在放电率为 0.2C、0.5C、1C、2C 情况下的电量-电压曲线
也就是说,消耗同样的电量,放电率比较大时(玩手游)锂电池电压下降的速率,要比放电率小的情况(看小说)要快的多。。
