闪电化身 超强旗舰微星GTX780 Lightning评测

TriFrozr三风扇散热系统解析（二）

　　了解完TriFrozr三风扇散热系统的风扇之后，下面我们就来看看这款散热器的主体部分。

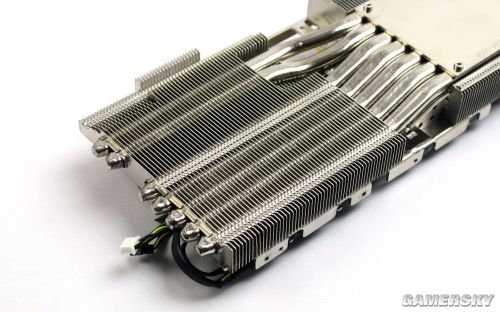

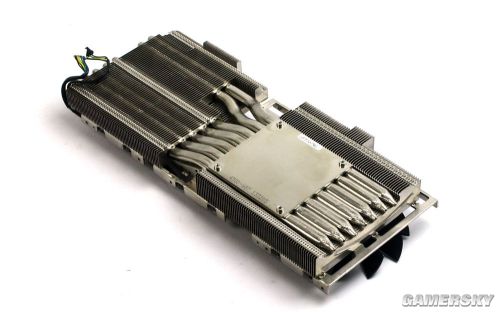

　　微星GTX780 Lightning显卡的散热器主体由两组铝质鳍片、一个铜质散热底座和七根热管组成，这个规格看上去颇为强大。由于该散热器的底座、每枚鳍片与每根热管都经过了镀镍处理器，使得该散热器看上去还是比较美观的，其抗氧化能力也得到了明显提升。

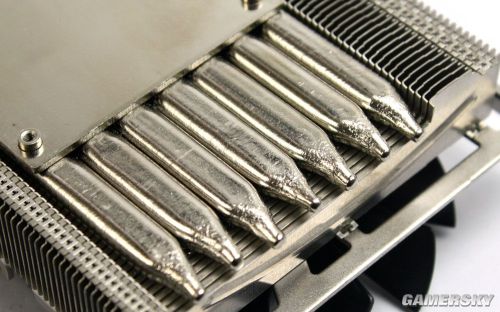

　　对于一款顶级显卡来说，厂商为它配备6根6mm热管似乎就够了。但微星为了追求更出色的散热效果，就为GTX780 Lightning配备了7根热管，而且每一根都是8mm的，是不是很强大呢？

『7根8mm热管』

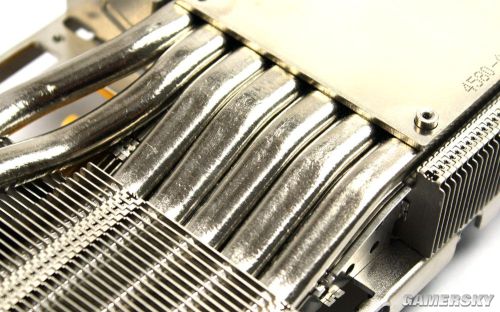

　　为了提高热管的效率，微星并没有让热管有大角度的弯曲，只是以相对来说只是让每根热管的弯曲程度变得比较平缓。

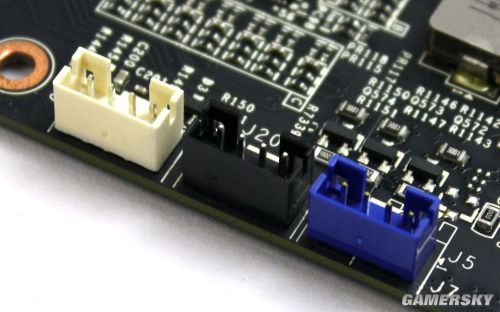

　　在TriFrozr三风扇散热系统解析部分的末尾，我们再将视野转回到GTX780 Lightning的PCB上。在上一页我们说到，这款显卡散热器部分的三枚风扇是通过2根4Pin线来连接PCB上的接口。但我们看到GTX780 Lightning显卡的PCB上却有着3个4Pin接口（左白、中黑、右蓝），那么这三个接口中哪两个是连接风扇的呢？剩下的一个接口又是干什么的呢？

　　实际上，这三个4Pin接口中只有白色和蓝色是用来连接风扇的，中间那个接口则是用来连接显卡顶部的LED灯的。而在这两个风扇接口中，蓝色的接口是用来连接位于中间的黄色8cm风扇，白色的接口是用来连接两枚黑色9cm风扇的。

　　到这里，关于GTX780 Lightning显卡的介绍部分到这里就结束了，下面我们就进入这款显卡的性能测试环节。
