关机也能充电？酷冷至尊GX2代550W详测

2013-10-02 18:11:40 来源：游民星空[原创] 作者：白金之星 编辑：听风飞舞　浏览：loading

酷冷至尊GX2代550W内部做工（一）：

游民星空

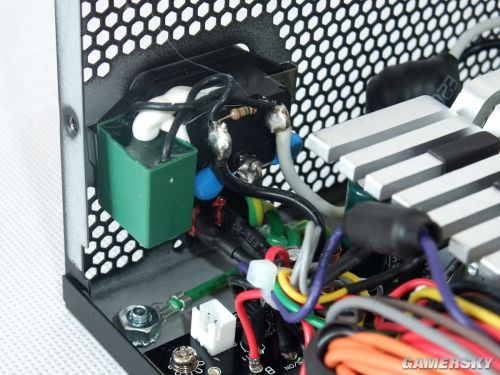

　　一级EMI滤波电路，直接焊接在AC输入端子，1个绿色X电容（针脚绝缘），1对蓝色Y电容，并联1个安规电阻，焊点饱满。

游民星空

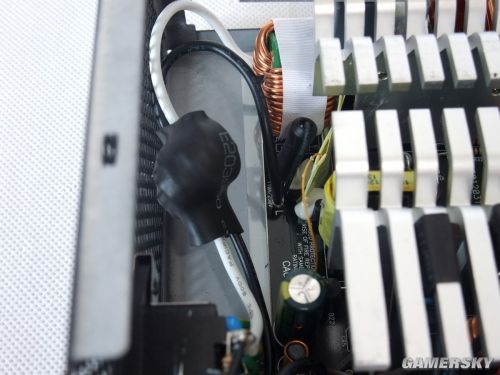

　　1颗直立的保险管，作过流保护，热缩管包裹。

游民星空

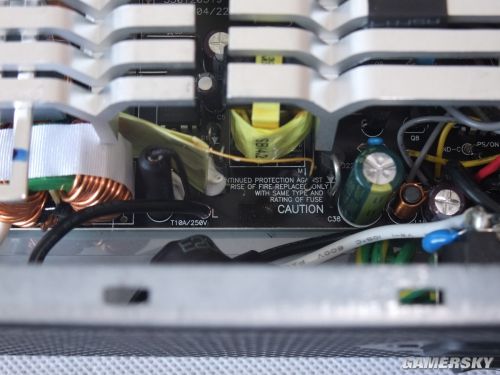

　　附近有一少见的设计，黄色挡片引出1根线材，根据PCB英文标识……protection against rise of fire……判断起到防火作用。

游民星空

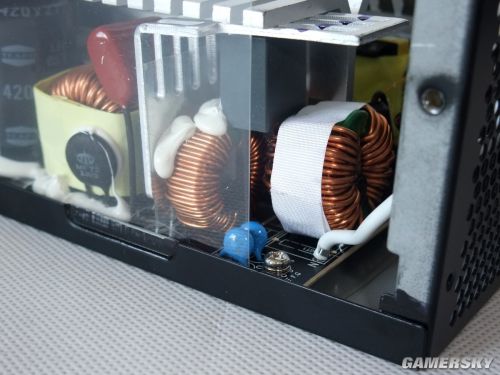

　　二级EMI滤波电路，1个灰色X电容，1对蓝色Y电容，2个共模电感。空间不足原因，X电容延伸针脚，当然也作了绝缘保护，2个电感分别使用胶带和白胶处理。

游民星空

　　后面为整流桥、套着热缩管的MOV压敏电阻，整流桥附有散热片，参数似乎806字样，即使电源以110V、80%转换效率的满载输出，这颗整流桥还有余量。
