AMD新旗舰R9 290X全面拆解 元件密布散热霸气

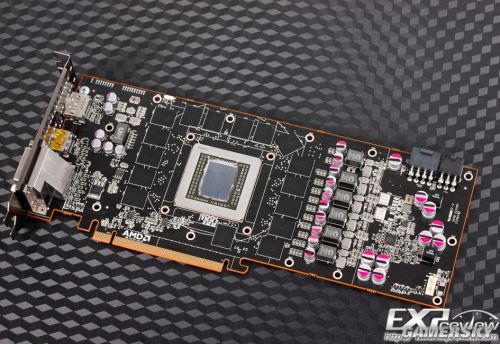

　　PCB正面照片，大家发现PCB其实和HD 7970非常相似，同样采用5+1+1相供电设计，供电的布局也是一样的，只不过显存的数量多了不少，毕竟位宽从384bit提升至512bit。

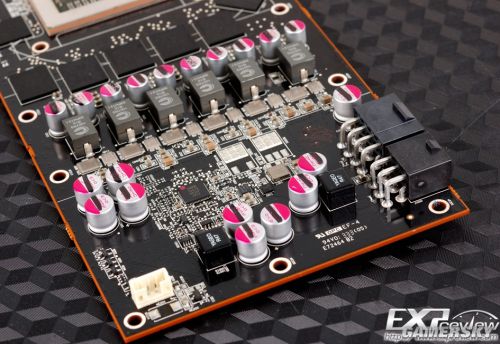

　　主供电部分为5+1相，5相核心，1相显存，用料和HD 7970一样，采用IR所产的Copper MOSFET。

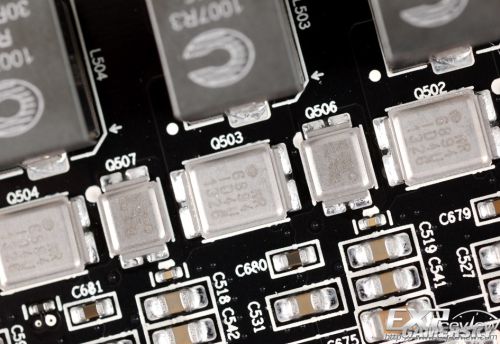

　　IR所产的Copper MOSFET。

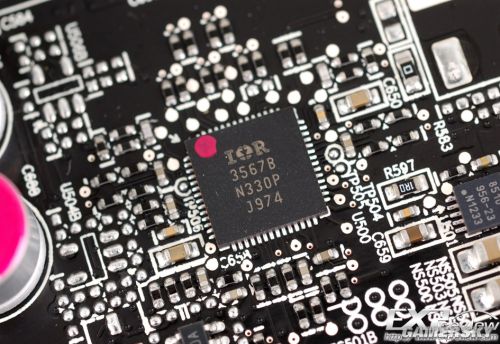

　　PWM芯片为IR 3567B。
