10款游戏横向评测！GTX 650 Ti BOOST超越HD7850 N系完胜

NVIDIA GeForce GTX 650Ti BOOST规格介绍

　　NVIDIA GeForce GTX 650Ti BOOST采用基于28nm制程工艺，Kepler架构设计的GK106图形核心。该显卡拥有768个流处理器、24个ROPs单元和64个TMUs单元，完美支持DirectX 11游戏特效、CUDA、PhysX物理加速和SLI双卡互联等技术。

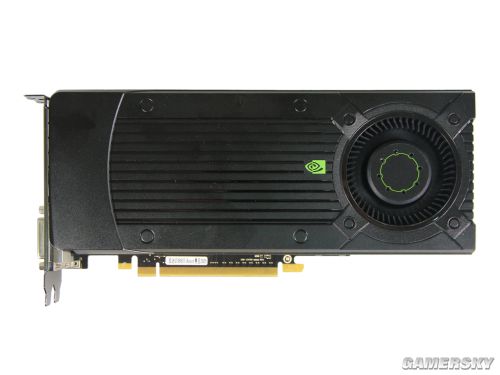

NVIDIA GeForce GTX 650Ti BOOST

　　NVIDIA GeForce GTX 650Ti BOOST采用短PCB设计，供电部分采用核心与显存独立的4+1相（核心4相、显存1相）供电方案，元器件采用全固态电容、全封闭R22电感和Power PAK封装MOSFET，辅以单6pin外接供电接口，为显卡的稳定运行提供充足的保障。

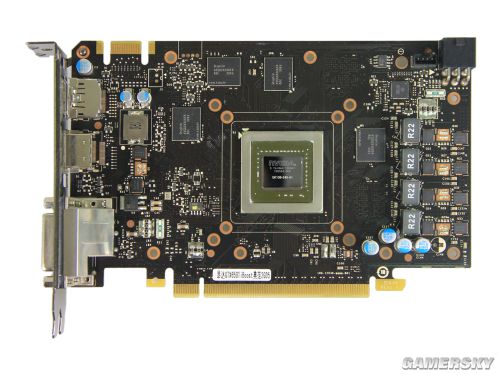

GTX 650Ti BOOST PCB

　　NVIDIA GeForce GTX 650Ti BOOST搭载SK海力士GDDR5高速显存颗粒，显存容量2048MB，显存位宽192Bit，显存带宽144.2GB/s，显卡的默认频率为980/6008MHz，同时该显卡支持GPU BOOST技术，加速后的核心频率最高可提升至1033MHz。

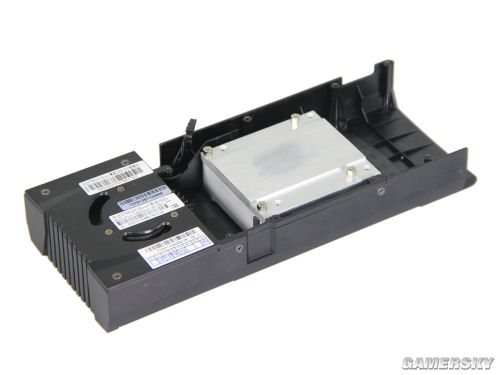

GTX 650Ti BOOST散热系统

　　NVIDIA GeForce GTX 650Ti BOOST搭载全覆盖、单涡轮风扇封闭式散热系统。散热底座能够将核心散发的热量快速传导至鳍片，再由涡轮风扇极速排出，在保证散热的同时还提供了出色的噪音控制。

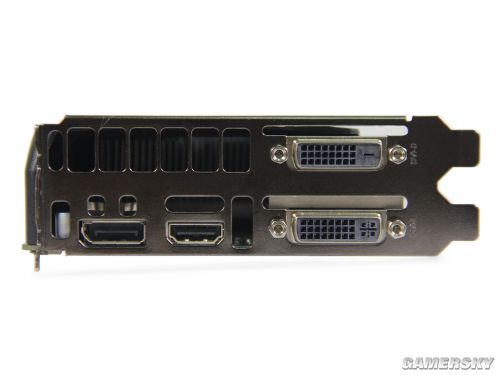

视频输出接口

　　NVIDIA GeForce GTX 650Ti BOOST采用双DVI+HDMI+DisplayPort输出组合，支持市面上绝大多数显示器的接口需要。同时该显卡支持单卡多屏技术，满足了不同用户对显卡的不同使用需要，特别针对高分辨率输出用户。
