史上最强APU Kaveri解析 性能超i7 4770K加GT630

　　年度开发者大会开幕第一天，AMD就不负众望地公开了下一代主流APU Kaveri的诸多技术细节，强大得异乎寻常。

　　AMD宣称，Kaveri将是史上最为强大的APU，同时也是对开发者最为友好的APU。它计划在2014年1月14日正式发售(CES 2014结束之后)，陆续登陆桌面、笔记本、嵌入式、服务器领域，其中桌面上采用Socket FM2+接口，首发登场——此前几代都是笔记本先行、DIY靠后，这次终于反过来了。

　　CES 2014大展上，AMD还会公布Kaveri APU的更多细节。

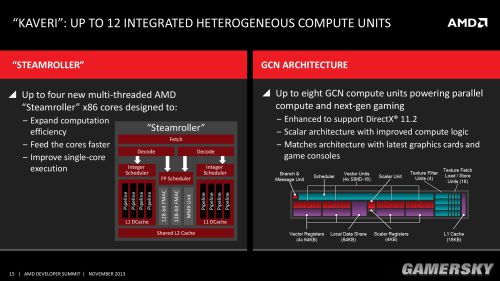

　　Kaveri将会配备最多12个异构计算单元，包括最多4个压路机架构的CPU核心(两个模块)、最多8个GCN架构的GPU计算单元(512个流处理器)，其中前者还有4MB二级缓存，而后者已经堪比Radeon HD 7750。

　　相比于推土机、打桩机，新的压路机核心将继续提升计算效率、改进单核心执行效率，并且可以更快地“喂饱”核心，也就是前端进化。

　　GPU架构和最新的R9/R7系列保持一致，同样可以支持DX11.2，还会支持TrueAudio、PCI-E 3.0。更确切地说，它是和R9 290X/290、R7 260X同样的进化版GCN。

　　浮点性能达到856GFlops，相比Richland 779GFlops最多提升了10％。

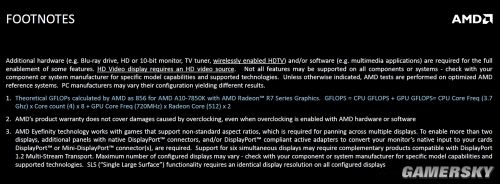

　　在一份解释浮点性能来源的脚注里，AMD甚至毫不吝啬地透露了Kaveri APU旗舰型号的具体编号、规格：A10-7850K，四核心，频率3.7GHz(可能是基础频率)，图形核心R7系列，512个流处理器，频率720MHz。
