科普：电源的接头究竟能够提供多少瓦的功率

　　有没有读者思考过这样的问题：常见的PCIe 6Pin供电接头可以提供75W的功率，而PCIe 6+2Pin的接口仅仅是在6Pin接口的基础上增加了2Pin，为什么就可以提供150W的功率呢？

　　本文主要介绍关于电源线材以及接口方面的知识，PCIe接口供电的问题我们在后面一部分将会提及。文章的开头首先谈两个关于线材的基本知识。

线材直径的标识

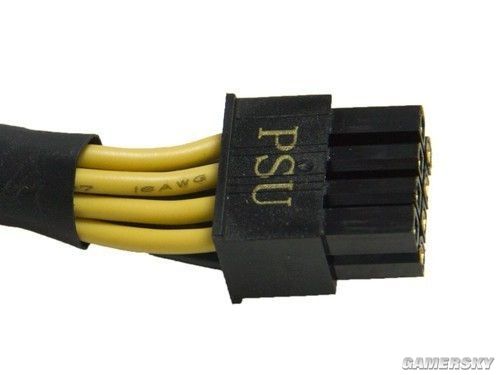

　　PC电源上使用的线材都以AWG（美国线规，American Wire Gauge）标识线材的直径，AWG的数字越小，线材直径越大。PC电源上常见的线材规格以16AWG、18AWG、20AWG和22AWG为主。

线材的最大载流量

　　由于导线存在电阻，所以当电流流过时会产生热量。线材的最大载流量（Current Carrying Capacity）定义为在导体或者绝缘体融化前，其所能负载的电流。

　　单芯裸铜线所能通过的电流可以一直增加，直到达到铜的熔点，电线熔断。而常见的作为导线绝缘层的PVC（软聚氯乙烯）、XLPVC（交联聚氯乙烯）绝缘材料允许长期工作的最高温度为105℃，为了确保安全，电线工作时不能超过绝缘材料的最高工作温度。

　　影响电线最大载流量的因素包括：导体的横截面积、绝缘体的最大适用温度、环境温度、电线的散热方式等等。按单芯PVC绝缘电线在30℃环境下，要升温至PVC材料的最大适用温度，常见的16AWG、18AWG、20AWG和22AWG线材所能通过的电流分别为24A、18A、13A和10A。

常见电源接口的最大载流量

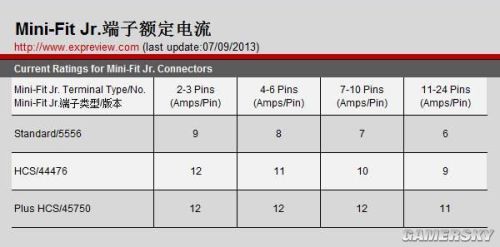

　　由于主机在运行时机箱内部的温度可能达到40℃甚至更高，而且传输了大电流的接头上的热量会转移到邻近的接头。按照Mini-Fit Jr.端子数量和端子级别的不同，Molex公司规定了不同数量的端子能够传输的额定电流，使用的线缆是18AWG，没有超过线材本身的载流量。

　　使用标准版本的端子（Standars），在端子数量为24Pin时，每Pin能够传输6A电流，同样Pin数的情况，大电流版本（HCS,High Current System）每Pin能够传输9A电流；增强大电流版本的端子（Plus HCS,Plus High Current System ）则是11A。

24Pin主板电源接头

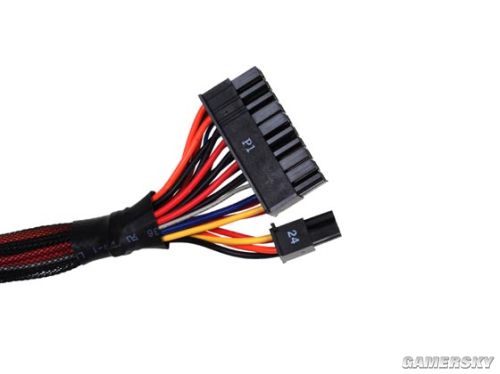

主板24Pin和4+4Pin CPU供电接口

24Pin主板电源接口定义

　　现有的主板供电接口都为24Pin（20+4），其中主板上使用Molex公司的Molex 39-28-1243规格的压线外壳，而电源线缆上使用Molex 39-01-2240规格的压线外壳，对应的端子分别为Molex 39-00-0168和Molex 44476-1111。

　　以标准端子来计算，主板的24Pin接头共有2组+12V，每组可以传输6A电流，累计12A电流，144W功率；+5V有5组，共30A电流，150W功率；+3.3V为4组，共24A电流，79.2W功率。不含-12V和5Vsb，24Pin接头累计可以传输373.2W功率，使用更高级别的端子则可以提高为559.8W以及684.2W。
