显卡拆解：

　　拿到就拆，一贯风格，既然显卡到手上了，也是把他给拆解一番，简单介绍下内部构造。

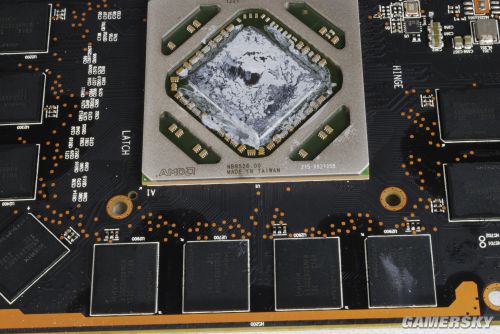

　　自南方群岛开始，GPU上边就没字了，擦了半天GPU才想起来，罪过罪过，赶紧盖住。

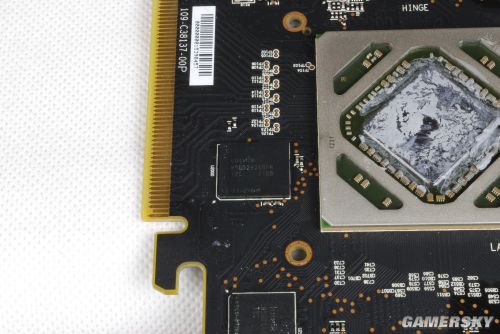

　　参数方面都印在GPU核心旁边的加固模块上了，MADE IN TAIWAN的215-0821056显示核心。

　　现代海力士的H5G02H24MFR-T2C显存颗粒共计12颗，构成了384bit的位宽以及3GB GDDR5的显存容量。

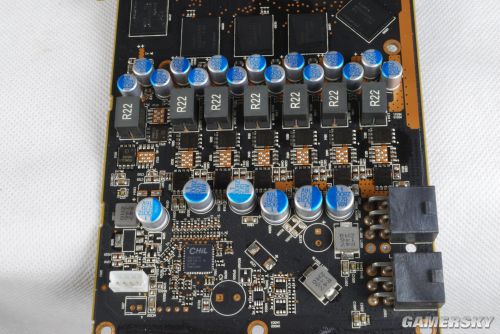

　　下方供电系统，7相核心供电，给予了超频极大的空间。

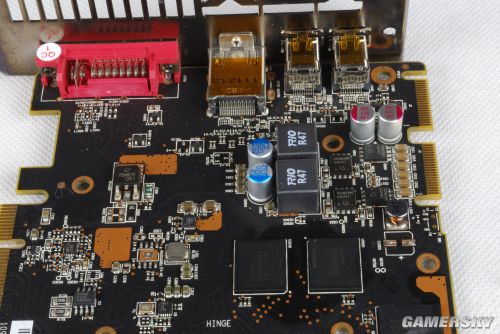

　　2颗铁素体电感构成了显存的1相，毕竟3GB显存，单独的1相供电可以让显存得到更稳定的发挥，而输出部分除了HDMI和mini-DP增加了屏蔽层，DVI输出接口并没有见到任何屏蔽措施。
