AMD Kaveri性能解析：最强大的APU缓缓驶来

　　AMD没有选择在CES 2014上发布下一代APU Kaveri，而仅仅是召开了一个内部技术会议，正式发布还要等到14日，不过，AMD还是允许媒体放出一部分信息，让大家预览、期待一下。

　　如之前所述，Kaveri是真正的第三代APU，生产工艺进化至28nm，CPU架构升级至压路机，GPU架构升级至GCN，而且支持异构计算、统一寻址。如果说之前的Llano、Trinity、Richland都是在给AMD的融合大业铺路，Kaveri就是实现这一宏伟目标的最关键一步。

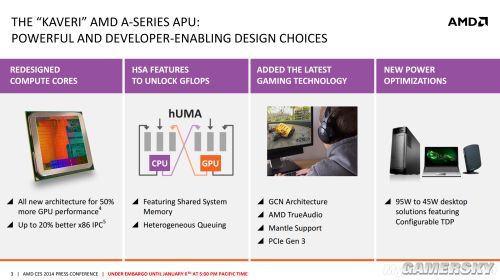

按照官方说法，Kaveri APU的亮点主要有四个方面：

1、重新设计的计算核心

　　压路机架构是推土机家族的第三版，进一步改进了性能和功耗，并且首次搭配28nm工艺。AMD宣称，压路机的IPC(每时钟周期指令)在同频率下可比打桩机提升多达20％。

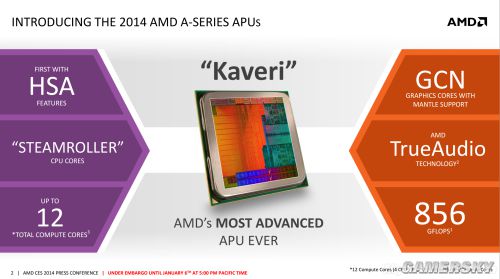

　　Kaveri将集成最多512个流处理器，而且这次终于是GCN架构了。这些流处理器分为八个执行单元，再加上四个CPU核心，AMD称它们是“12个计算核心(compute core)”，总的浮点性能为856GFlops。

　　这种说法并不是为了好看，而是技术上的(纯粹为了看上去更漂亮完全可以说516个计算核心)。AMD表示，计算核心就是一个支持HSA(异构系统架构)的硬件模块，可以是CPU、GPU也可以是其它处理单元，都是可编程的，能够在自己独立的环境和虚拟内存空间内处理至少一个线程，并且与其它计算核心相独立。

　　这就意味着，如果使用Kaveri APU去运行异步内核，那就可以同时跑最多12个。

2、异构计算、统一寻址

　　Kaveri将第一次真正实现异构系统架构(HSA)、统一内存寻址，CPU、GPU真正融为一体。

　　AMD最初提出异构概念的时候，缺乏足够的生态系统支持，而现在Windows 8/8.1已经原生支持HSA，剩下的就是程序员编程了，而且不仅如此，AMD还奉上了两大利器：

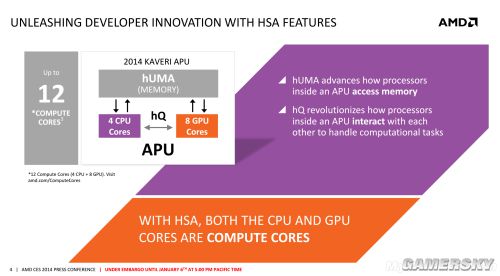

　　－ hUMA：Heterogeneous Unified Memory Access，异构统一内存访问。不管是什么内存类型(DDR3/DDR4/GDDR5)，APU中的CPU、GPU模块都可以在任何时间、任何位置访问全部内存空间，而且是彼此共享的，完全零拷贝。

　　－ hQ：Heterogeneous Queuing，异构队列。这个是CPU、GPU内部的沟通桥梁，用于彼此直接交换计算任务，无需绕过其它第三方总线。

　　有了它们，程序员就可以随时呼叫最多12个计算核心同时运作，并且大大简化对内存对访问和使用，以及CPU/GPU之间的交流，效率自然可以明显提升。

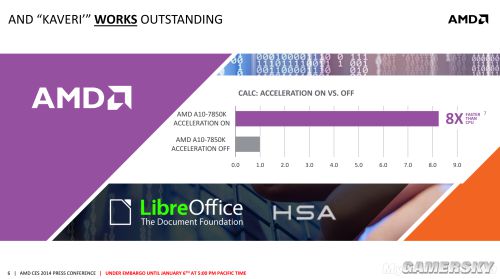

　　AMD举例说，LibreOffice Calc(相当于Office Excel)执行某项任务的时候，通常情况下需要0.99秒钟，而在HSA架构下只需0.12秒钟，效率提升了8倍多！

3、游戏技术

　　Kaveri APU继承了GCN架构显卡的诸多游戏技术，尤其是PCI-E 3.0、Mantle、TrueAudio，都是原汁原味的。

　　当然了，后两项还在发展初期，仍然需要游戏的鼎力支持才行。
