250元的核显也能玩游戏 Haswell架构“新赛扬”G1820评测

Celeron G1820实物/规格参数

　　测试开始之前，照例我们会先放上Celeron G1820的实物图片以及CPU-Z与GPU-Z的截图来简单了解一下这款产品。

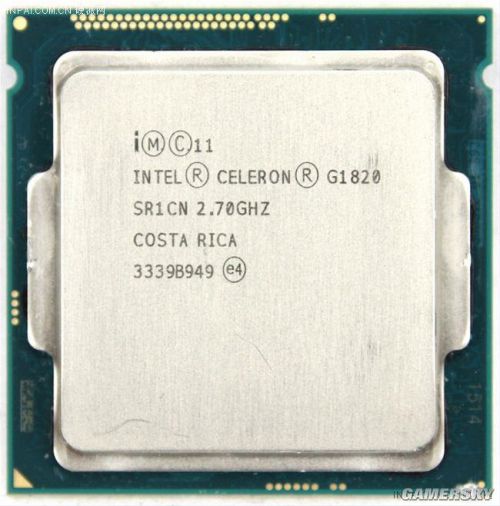

Celeron G1820实物照 产地：哥斯达黎加

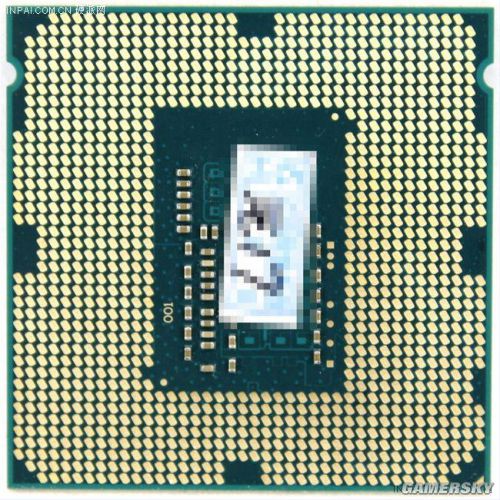

处理器背部针脚对应LGA 1150插座

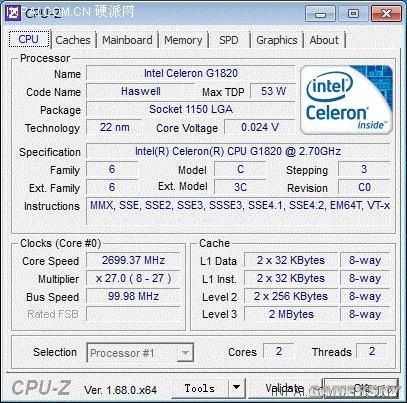

Celeron G1820 CPU信息

　　Celeron G1820基于Intel最新Haswell架构和22nm工艺，主频2.7GHz、2MB三级缓存、具备双核心双线程运算能力，其TDP是53W，最高可以支持DDR3-1333内存。指令集方面是短板，按照惯例新架构本来拥有的新指令集，比如AVX等一律被删剪掉了。

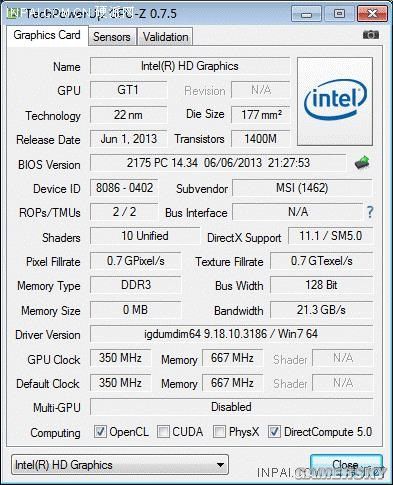

HD Graphics核芯显卡信息

　　Celeron G1820内置了型号为HD Graphics的核芯显卡，它提供了10个EU单元（比上一代产品的6个EU单元有大幅提高）和2个ROPs，支持DX11.1 API，GPU频率默认350MHz，可以通过睿频技术达到最高1050MHz。
