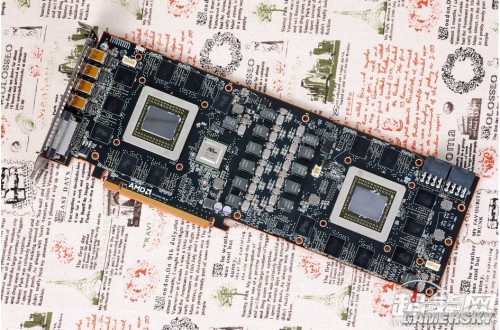

R9 295X2显卡使用了典型的双芯卡对称布局,两侧是GPU核心,中间是PWM供电。

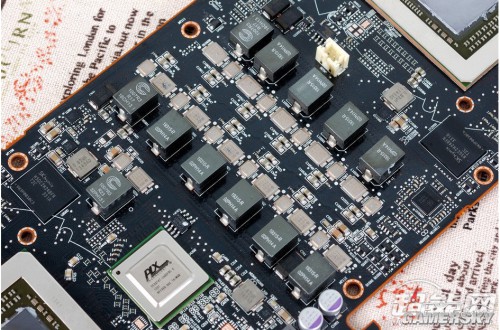

由于PCB空间有限,R9 295X2不可能使用2倍的R9 290X供电设计,每个GPU是4+1相供电,额外的1相应该是给PCI-E桥接芯片供电的。

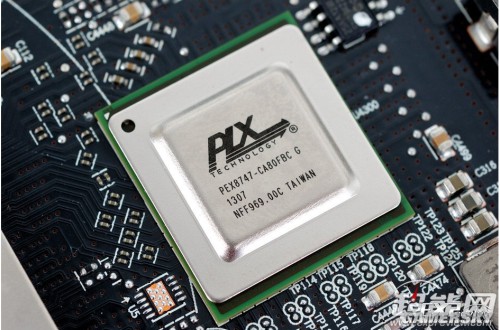

PCI-E桥接芯片是PLX公司的PEX8747,也是近年来双芯卡的常见配置了,从GTX 690到HD 7990都用了这颗芯片,支持PCI-E 3.0,最多48条PCI-E通道。

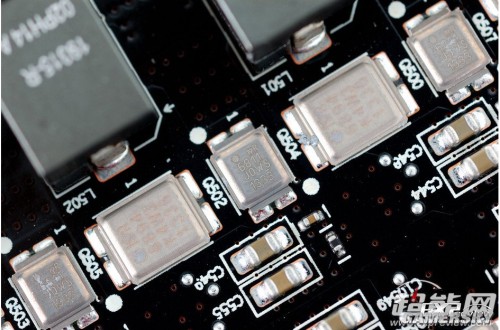

MOSFET是IR公司的IR6811与IR6894,DirectFET封装,1上1下设计,不过电子性能很好,内阻最低分别是2.8和0.9毫欧。
