品质决定成败：九州风神DQ1000金牌电源简测

九州风神DQ1000结构拆解：

　　悦伦D14BH-12风扇，DC12V0.7A，最高转速可达2800RPM，当然DQ1000实际表现非常静音，因为80PLUS金牌电源普遍热损耗很低，风扇不必设置高转速。

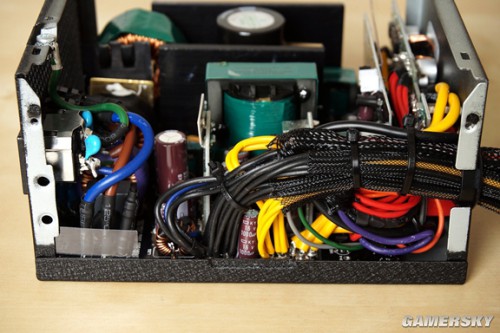

　　九州风神DQ1000采用主动式PFC、LLC谐振、同步整流和DC-DC输出的结构，这是目前高端电源最主流的方案之一，各种元器件和保护电路完整，毫无疑问全日系电容用料，磁性电感的个头也是很足，几乎没有可缩水的地方。

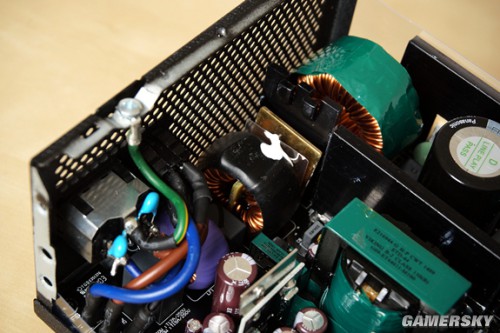

　　完整的一、二级EMI滤波电路，线材和电感的直径非入门级电源用料能比拟。

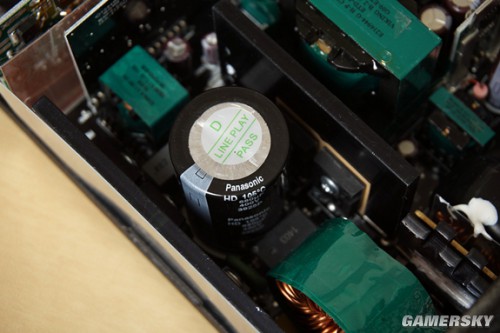

　　主电容Panasonic松下品牌，容量680μF、耐压400V、耐温105℃，品质和规格出色。

　　低压滤波电路，清一色的日化黑金刚KZE电容。

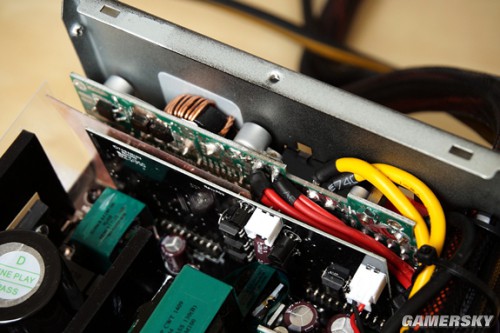

　　2块延伸的PCB子板，1张PFC主控、LLC主控和IC监控芯片，另1张负责DC-DC电路和半模组接口。
