MAZXS 玛侕斯 550
打开电源内部,最鲜明的就是两排红色的铝制散热鳍片,将电源内部元件分成三个部分,左侧是一级EMI及12V同步整流及3.3V&5.5V的DC-DC输出端,中间是二级EMI及变压器,右侧则是主动PFC,整个电路布局比较清晰。
诚如在包装缩写,业界首创的V型散热冷排,是一个非常醒目的特色,综合考虑到电源的散热是比较好的事情,适宜的温度,有利于延长电子元件的寿命,但另外有一个问题就是,80plus是电源转换率的一个标准,而热量的来源主要就是电子元件发热,也就是转换功率,这里用更多的散热,思想和设计都是不错的,但是究竟有没有这么大的发热量,这个问题值得思考,如果有,来源何在?如果没有,那又为什么设计这么多冷排?其实这都是一个值得思考的地方,不过这个超出小弟的能力范围,只能在这里提出来,希望有大牛指点了。
一级EMI是有一块X电容,一个共模电感组成,而且有非常明显的电源接地设计。从侧面可以看到电源输出端的PCB线板,焊接的非常规整。

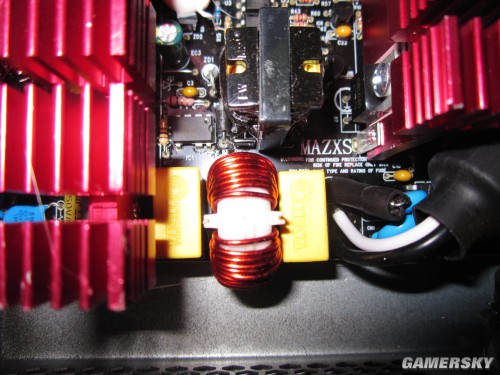

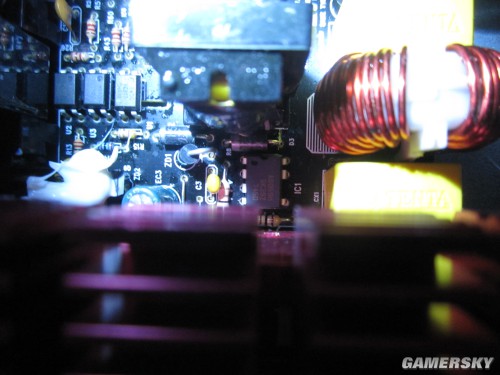

二级EMI有2颗X电容、1颗共模电感及一对Y电容,和1个包裹热缩管的磁环,磁环作用是抑制高频干扰。X电容是深圳天泰的产品,为台资在大陆办的工厂。在旁边有一颗 PWM控制器,A6059H。
