Mini小机箱简测篇二：涅磐重生的立人E-D5S

2014-08-10 21:27:02 来源：游民星空[原创] 作者：听风飞舞编辑：听风飞舞　浏览：loading

主板安装，走线：

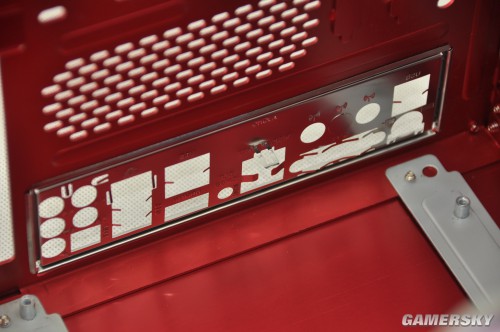

　　仍然是挡板先行，电源因为在主板上边，同样不需要背板走线，当然E-D5以及升级版E-D5S都不支持背部走线。

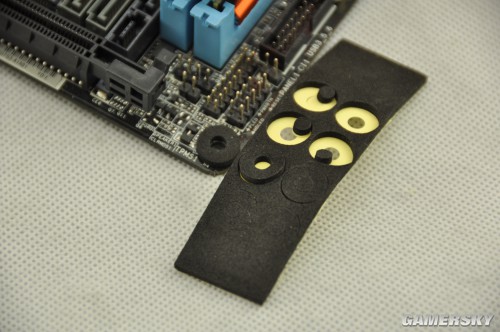

　　说下附件里的防震垫圈，垫圈是给台式机硬盘用的，但因为使用了固态硬盘，因此防震垫圈就没必要用在固态上了（螺丝也不够长）。但是，这个垫圈是可以垫在主板上的，小编这样试了下，真的很好用，也并不会妨碍到主板上螺丝。也能防止用力过猛对螺丝圈周围造成损伤。

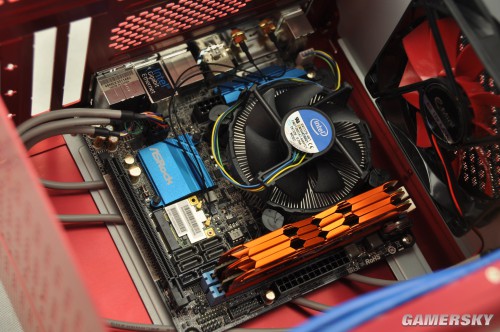

　　主板安装到机箱中的样子，虽然是17*17规格的ITX主板，但是其实并不会显得很宽松。

　　走线方面，前置的USB模块以及AUDIO模块和硬盘的SATA 3数据线小编选择了背板走线设计，它们是可以压在主板下边的，这样显得比较整齐，固态硬盘因为要放在机箱底部，所以SATA 3的线头就暂时放在这里了。

　　前置USB 3.0接口和机箱开关部分因为接口位置的原因，所以还是没有选择走主板下边。
