如白雪般的美丽 NZXT Hale 82 V2S 750W全模组电源简测

拆解篇三：

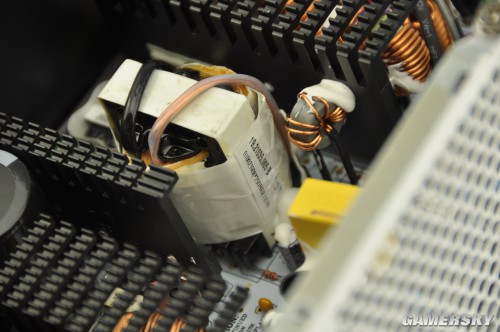

主变压器

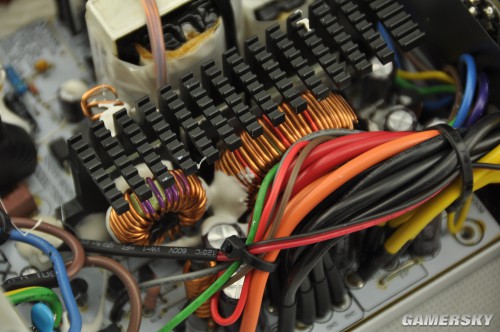

二次侧，滤波以及输出部分

电解电容，来自台产冠坤的16V 1000微法。

最后，输入模块背部电路。

　　控制芯片和开关电路确实不好拍摄。若拆下来会非常麻烦，因此在上边没有做提及……

简单的说一下电源的流程：

　　EMI也可以说是一个滤波，就是把干扰信号等杂质取出，然后输出到主板上，所以二级EMI虽然已经在主板上了，但是它才是真正的主板输入端。

　　EMI之后则是整流桥，很好理解，对电流进行整理。之后到了一次侧和二次侧了。一次侧二次侧以及中间的变压器可以看成是一个小的整体，一次侧则是高压，二次侧则是抵押，中间则是变压器进行变压。

　　二次侧输出的是低压，针对低压进行一次滤波，就可以正式输出了。

　　嗯，基本电源内部原理就是这样。
