主板:

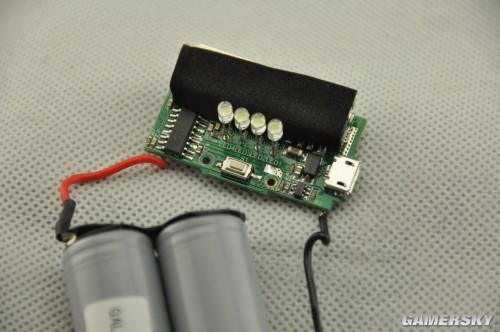

移动电源的主板上有一层遮罩膜,防止电源的电量指示灯对USB接口产生一定的干扰,同时也有聚光作用。
正面,除了4个灯,2个USB供电输出接口以及一个Micro USB充电接口之外,左侧居中位置便是白色的开关按钮了。
左上角的芯片为主控芯片,型号是RS8168,在影驰的GXP-8000移动电源中也是使用的这个芯片。
背面除了一个电感之外右边偏中位置有一个APM4953芯片,该芯片为LED灯控制芯片。右下角则有两个IC,型号为FS8205A是给移动电源进行充电保护的(充满自动断电就是这2个控制IC负责的)。

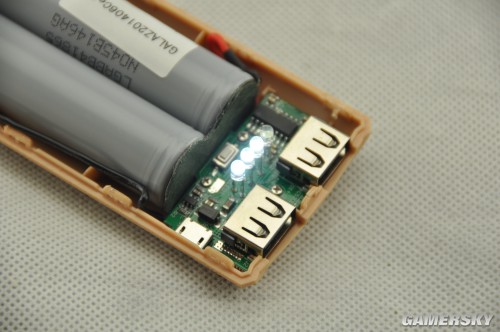

最后,电池充电工作时的灯光展示。
