跨时代的旗舰产品：Haswell-E架构CPU X99主板以及DDR4内存前瞻

DDR4内存：真正的换代升级，低电压高频率一

　　虽然Haswell-E及X99主板的升级看点不少，但是新一代旗舰中升级最大的其实是DDR4内存，从首款支持DDR3内存的Intel P35芯片组算起到现在已经有7年多了，这么久了才轮到一次内存升级，这可比CPU或者主板升级换代重要多了。

　　DDR4内存规范早在2012年9月底就发布了，这两年多来DRAM颗粒及内存模组厂商一直在推进，不过影响DDR4内存走向的关键问题之一在于支持平台，AMD那边就不要抱有多大期望了，Intel的主流处理器架构也没打算很快支持DDR4，Haswell没有，Broadwell也没有，下下代的Skylake上才会有DDR4内存，只有Haswell-E因为沾了服务器平台的光才开始支持DDR4。

　　新一代DDR4内存能带给用户什么样的优势？这是JEDEC官方组织制定DDR4标准的目的，也是用户最关心的地方。在Haswell-E及DDR4内存正式来临之前，我们有必要先了解一下DDR4内存的优点。

DDR4内存规格简介

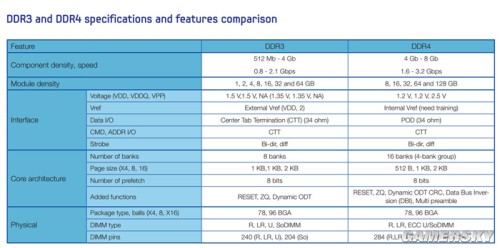

DDR3与DDR4规格对比

　　从DDR1到DDR3，每一代DDR技术的内存预取位数都会翻倍，前三者分别是2bit、4bit及8bit，以此达到内存带宽翻倍的目标，不过DDR4在预取位宽上保持了DDR3的8bit设计，因为继续翻倍为16bit预取的难度太大，DDR4转而提升Bank数量，它使用的是Bank Group（BG）设计，4个Bank作为一个BG组，可自由使用2-4组BG，每个BG都可以独立操作。使用2组BG的话，每次操作的数据就是16bit，4组BG则能达到32bit操作，这其实变相提高了预取位宽。

　　以上只是DDR4规范中的最主要变化之一，实际上DDR4在工作电压、功效、可靠性等方面还有很多改变，限于篇幅这里就不一一介绍了。

DDR4实物对比

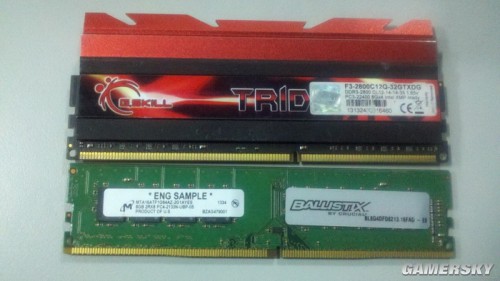

之前我们论坛网友jackyzhou首曝的美光DDR4内存（下）样品

　　从曝光的DDR4内存实物来看，两种内存的防呆缺口位置不一样，DDR4更靠近中间一些，而且DDR4内存的针脚从DDR3的240个提高到了284个（SODIMM规格则是从204提高到了256个），触点间距则从1毫米捡到少了0.85毫米，SODIMM规格的则从0.6毫米减少到了0.5毫米。

　　除此之外，DDR4内存的长度保持不变，不过宽度和厚度略有增加，因为PCB层数增多了。

DDR4内存优点之一：频率飙升，带宽更高

　　DDR3内存的主流频率在1066-2133MHz（起步是800MHz），目前常见的是DDR3-1600和DDR3-1866，主流平台大都支持双通道配置，总位宽128bit，总带宽分别是25.6GB/s、29.9GB/s，LGA2011平台是四通道配置，所以带宽还要翻倍。

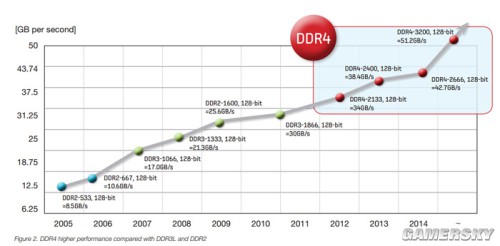

DDR4内存相比DDR3内存频率更高，带宽也更高

　　DDR4保持了DDR3一样的8位数据预取设计，所以同频率下带宽不变，但是DDR4内存频率更高，起步就是1600MHz，不过厂商大都是从DDR4-2133MHz起，目前开卖的消费级DDR4普遍达到了2400MHz、2667MHz及2800MHz，DDR4-3000以及DDR4-3200规格的也开发成功了，不过上市还要等等。当然，这还不是极限，规划的最高频率则能达到DDR4-4266MHz，双通道带宽可达68GB/s。

　　就以DDR4-2133MHz内存为例，128bit双通道带宽已经达到了34GB/s，DDR4-2400/2666/3200MHz的带宽则是38.4GB/s、42.7GB/s及51.2GB/s，所以在总带宽上DDR4相比DDR3依然有很多优势。

　　当然，目前的DDR3内存还没到衰落的地步，很多厂商也开发了DDR3-2133MHz以上的高频内存，甚至还有一些DDR3-3000及更高频率的内存，不过代价也相当高，售价也自然高不可攀，

DDR4内存优点之二：电压更低，功效更高

　　频率和带宽提升并不是DDR4唯一的重点，对服务器应用来说内存功耗也是要考虑在内的，DDR4内存的工作电压从DDR3的1.5V降低到了1.2V，这有助于提升DDR4内存的效率，降低电力消耗，同时对散热也大有裨益。

DDR4内存电压降低了，功耗也低了

　　DDR那一代的工作电压高达2.5V，随后DDR2降低到了1.8V，DDR3又降低到了1.5V，DDR3L低电压版则是1.35V，而DDR4的工作电压只要1.2V，低电压版尚未完全确定，不过可以低至1.0-1.05V，相比DDR3L进一步降低功耗。

DDR4的节能措施

　　具体来说，DDR3需要的VDD、VDDQ电压都是1.5V，不需要VPP电压，DDR4的VDD、VDDQ电压降低到了1.2V，不过需要2.5V的VPP电压。如果常看有关美光DDR4内存的新闻，那么有读者可能会记得美光的宣传中提到了DDR4内存相比DDR3可节能40%，其中电压下降带来的功耗降低大约是20%，剩下月15%的节能则是靠DDR4内存的POD Bus、DLL-Off模式、数据总线倒转等技术实现的。
