辅助供电真有必要？从供电接口看显卡发展

6Pin/8Pin，PCI-E时代的供电进化

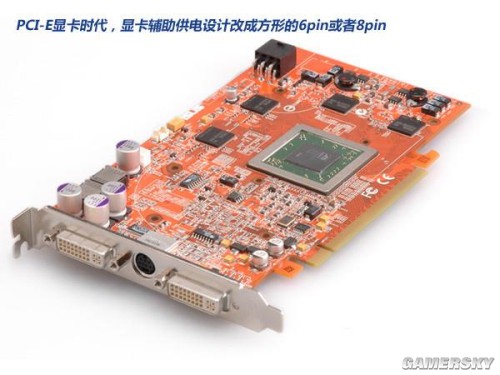

PCI-E时代辅助供电接口统一化

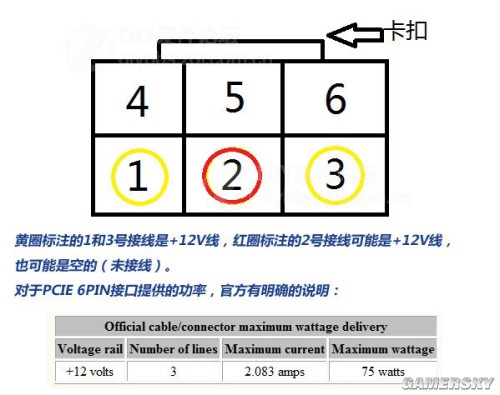

6Pin辅助供电详解

　　目前现在的显卡辅助供电全部采用方形的6Pin或者8拼供电了。6Pin供电接口提供双路+12V电源输出，对于旧电源升级新平台的用户，可以采用两个D型4PIN接口转换一个6Pin的。第一款采用6Pin辅助供电的，依然是Geforce 6800 Ultra，只不过是桥接的PCI版本。

8Pin辅助供电详解

　　DX9.0c到DX11这段期间，经历了GPU芯片规模超越CPU、GPU迈向大核心、高功耗换取高性能以满足竞争需求的时代。当显卡的TDP超越150W后，6Pin供电已经不能满足需求。于是8Pin辅助供电成为了顶级显卡的专属。比起6Pin，8Pin多了一条12V线路，为三路+12V线，每条提供的最大电流是4.167A，能够提供的总功率是12×4.167×3=150W，刚好是6Pin的两倍。

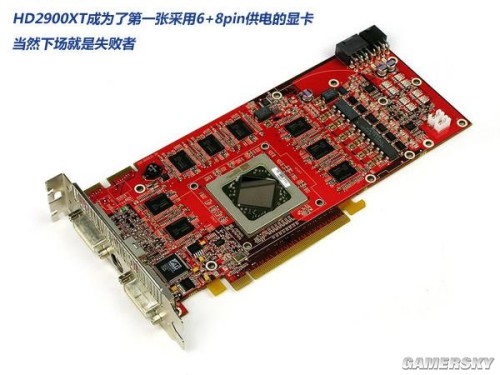

HD 2900XT

　　7900/1950时代，顶级显卡只是6Pin额外供电，而到了8800/2900的大核心时代，双6Pin成为了顶级显卡的标配。而历史上第一款带8Pin额外供电的显卡，就就是臭名昭著的HD 2900XT系列了，并且还带着6Pin的小尾巴，同时也成为了第一款6+8Pin的显卡，TDP为300W。

魁梧的GTX 590

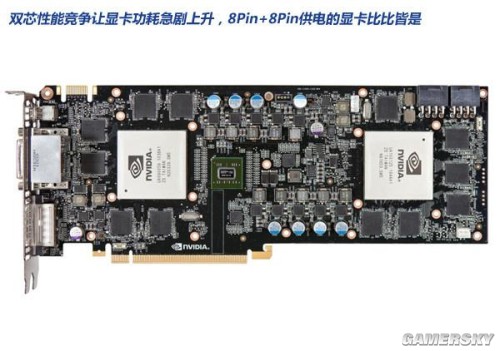

　　当时显卡性能军备竞赛已经发展到双芯竞争上，于是更极端的8Pin+8Pin的供电出现了，当年的华硕GTX295火星卡就首次采用双8Pin供电。同样是华硕的“创造力”，HD 5970战神卡让我们见识到什么叫8Pin+8Pin+6Pin供电（文章首图就是它），幸好这是极端的非公版例子。目前显卡的发展已经逐步回到性能功耗比上，GTX 680作为顶级显卡却只有双6Pin供电就是为节能与环保带来的成果。
