不对称的双塔设计 Cryorig R1 Universal散热器性能评测

第二个不对称设计

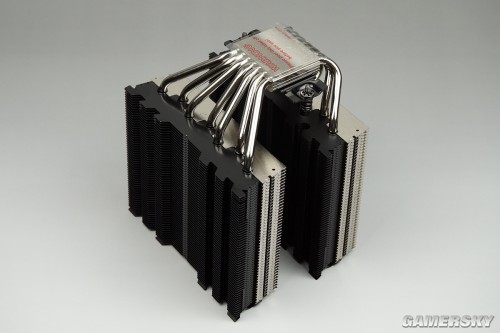

　　第二个不对称设计——鳍片造型不对称，每组散热鳍片其实是由白色的前鳍片和黑色的后鳍片拼接而成，包覆热管最后焊接，根据官网资料这是专利制程的DirectCompress焊接工艺，相较传统的回流焊，每根热管可最高提升10%接触面积。采融、追风者的高端散热器也能看到类似的对夹焊接工艺，不过Cryorig在鳍片造型、鳍片间距和热管排列方式等有着独特的理念和创意设计。

　　白色前鳍片稍短，侧面为平面，黑色后鳍片，边缘齿状的小鳍片具有一定扰流作用。双塔不对称的缘故，中间黑色鳍片额外穿了两道圆形通孔，方便螺丝刀深入和旋紧横梁扣具。

　　顶部第一张黑色鳍片与热管没有接触，不参与散热，起到装饰和保护用途。

　　Cryorig焊接工艺一览，黑、白两组鳍片将铜质热管对夹，凸起的半圆fin完全包覆热管，最后焊接固定，做工美观，没有焊锡乱飞的现象。
