真心是拼了！239元500W铜牌电源质量检验

大卸八块 239元500W电源竟无硬伤？

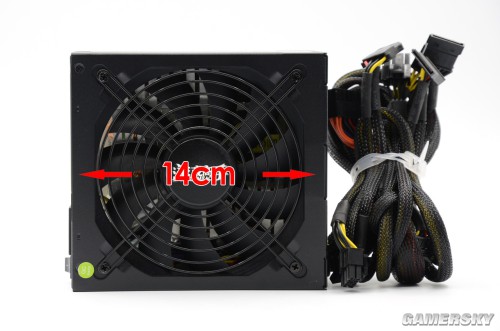

　　游戏高手 ACE 500W电源采用边长14cm风扇，扇叶直径13.5cm，符合当今电源设计潮流。大直径风扇在提供足够风量的情况下转速更低。想当年静音电源还是一个奢求，如今一个呼呼响的东西早已不能被人接受。

采用大直径风扇

电源拆解

　　拆掉四颗螺丝可打开电源上盖，风扇安装在上盖上，可拆卸。嫌它还不够静音的朋友可以自行改装尺寸合适的高端品牌风扇，尽管这会失去质保，但面电源本身对此低廉的售价，你还有什么好犹豫的。

　　一次侧和二次侧的Y形铝制散热片的用料还是很足的，配合风扇能形成良好的散热系统。

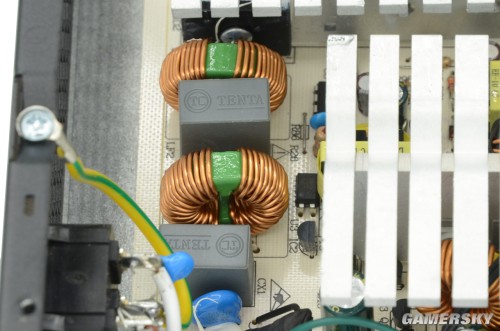

EMI滤波与共模电感

　　可以清晰看到此电源设计了一二级质量不错的EMI滤波器，用以消除线路中可能存在的浪涌，这对于在电压不稳地区使用电脑的朋友相当有用。与之配合的是两个饱满的共模电感，消除大电流时的电磁干扰。

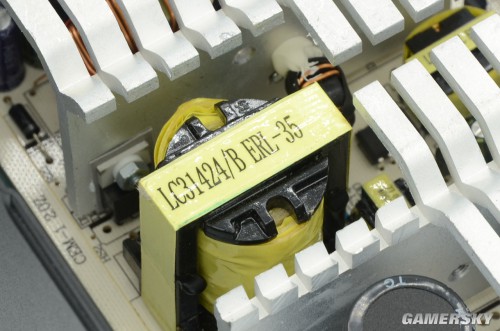

主变压器

　　该电源采用全桥整流加双管正激方案，这已是大品牌中端电源所普遍采用一个成熟设计，也是减少电能损耗和发热，通过80plus认证为数不多的途径，主开关电路配备一个LC31424主变压器，质量还可以，防潮绝缘加工到位。

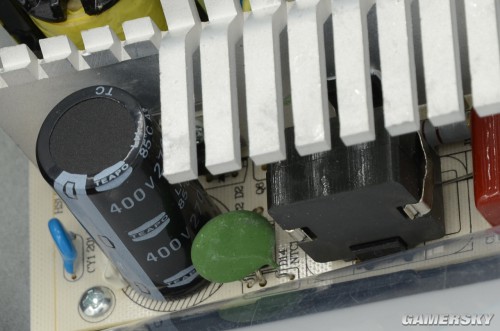

高压电容

　　当年寥寥无几的主动PFC现已是电源标配，由它能获得高达98%以上的功率因数，ACE 500W电源采用封闭式防磁FPC线圈，充分免除外界对FPC工作的干扰。由于经由主动PFC升压输出的直流电波动很小，只需要一个270μF的400V高压滤波电容即可。

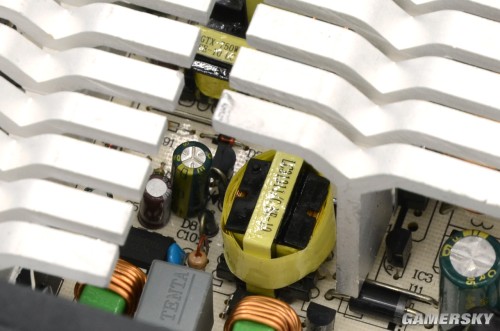

待机变压器与开关管控制电路

　　从图中的待机变压器可以看出，即便主动FPC亦可以当做待机电源使用，很多电源厂商都在这么做，这款电源还是设计了一个待机控制电路。

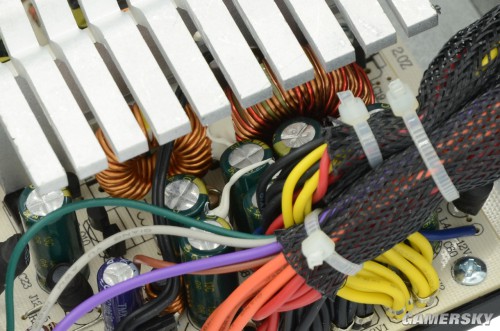

低压整流滤波

　　5V和3.3V部分使用磁放大方案，低压滤波电容数量齐全。

　　这款239元的500W铜牌电源竟然还真看不出什么偷工减料的地方，下面我们不妨让它上场试炼，与目前属于准旗舰性能的高端游戏主机配置PK一番，看是否真的堪当大任，价廉物美。
