微动免焊随便换 华硕ROG GLADIUS游戏鼠标评测

主板部分

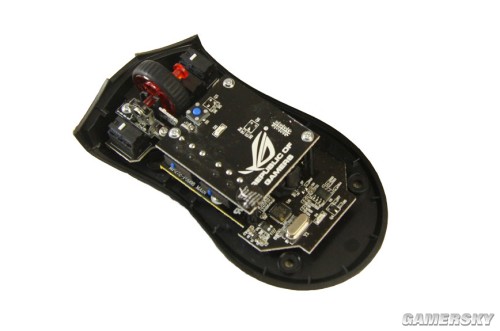

华硕ROG GLADIUS游戏鼠标核心电路展示

　　华硕ROG GLADIUS游戏鼠标电路结构较为复杂，内部由侧键电路板、引擎电路板和鼠标引擎电路板、滚轮电路板四部分组成，电路板通过之间通过插针、排线等方式连接，使用螺丝固定在底盘上相应位置。

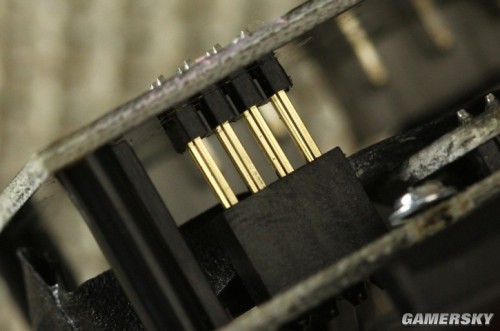

鼠标侧键电路板与鼠标主板之间通过插针连接

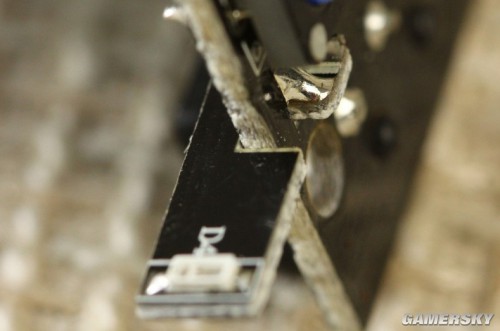

滚轮灯电路板通过拼插方式固定在侧键电路板上

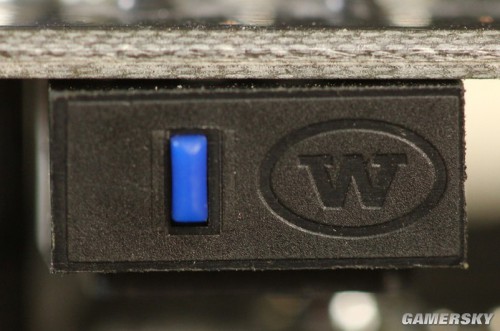

华硕ROG GLADIUS游戏鼠标侧键微动特写

　　华硕ROG GLADIUS游戏鼠标侧键电路位于最上层，通过插针与鼠标主板连接，相比常见的软排线连接，插针连接虽然对制作工艺有着较高的需求，但连接更为可靠，还可以避免玩家在更换微动过程中出现意外导致排线断裂无法使用的故障。滚轮灯光电路板采用拼插方式，固定在鼠标侧键电路板上。唯一的瑕疵，则是侧键所使用的杂牌蓝点微动。
