尾页科普：Maxwell新架构值得升级

　　游戏实测结果已经非常明确地说明选用GTX 970替换老显卡比GTX 770更好，最后我们从NVIDIA芯片结构角度来阐述前者所用的Maxwell架构相比后者的Kepler架构有哪些升级改进。

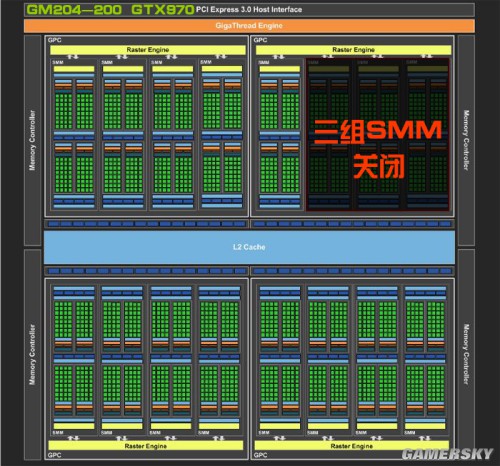

GeForce GTX 970芯片架构示意图

　　前文已经也曾经提到，GeForce GTX 970搭载的GM204-200芯片是在GTX 980全规格芯片基础上做略微削减得到，只关闭了三个SMM运行单元组，而这三个单元组的减少仅仅使芯片按比例下降了少许运算速度，并不会产生异常性能和功能障碍。

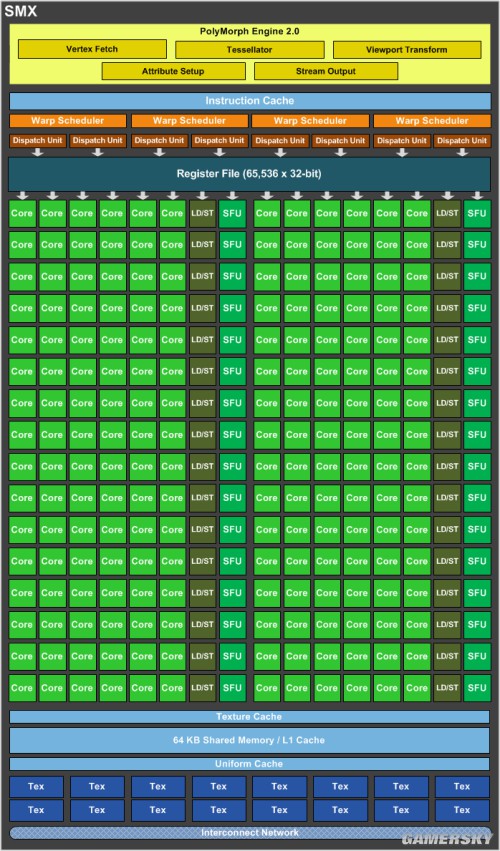

上一代Kepler架构的运算单元组SMX

　　从G80到Kepler，NVIDIA一直在改进GPU的ALU团簇基本单元，但整体上一直在使用并调整着分频电路+大规模仲裁机制+32ALU捆绑的SM单元方案，而Kepler则采用了取消分频电路+瘦身仲裁机制+192ALU捆绑的SMX单元方案。如今，NVIDIA在Maxwell架构中进一步改进了ALU团簇，新的团簇方案名称为SMM。

Maxwell架构的运算单元组SMM

　　新的SMM单元较之原先的SMX单元有了本质性的结构变化，在保留完整的几何前端的前提下，SMM单元在内部将ALU团簇再次划分成了4个并行的独立子团簇SM，每个SM包含32个ALU，并且都拥有独立的Scheduler/Dispatch以及Register，每两组SM共享一组统一的Texture/L1 D\$ cache，这与SMX单元192个ALU共享同一组Scheduler、Dispatch、L1 D\$ cache以及Register形成了鲜明的对比，而且也进一步提升了每个ALU所能够获得的Register资源量。

　　Maxwell架构对SMM单元做的巨大调整，使单个SMM单元在结构上已经接近于以往Kepler产品的一颗标准GPU了。
