文章转载自CHH,以下为原文内容:
之前折腾MK3的时候,许多新的设计觉得不错,一直盘算着反哺到更小的MK2上。
因为结构和思路都没变,所以这次以图片为主,说明就简单一点。
设计目标:
10L左右的整机体积
良好风道满足性能级硬件的散热要求
静音(这其实是这次装机的一个关键点,但主要不在箱体而是电源部分)
简约造型和便携支持
主要改进:
实现左、右、上、前4块面板完全无螺丝且免工具拆装
宽度缩减2mm,纵深增加5mm
重新设计的进风结构
增加对14CM前置风扇的支持
完美支持海韵SS-350M1U电源(感谢坛友威廉第三实物支持)
侧透面积增大,并优化侧透板的固定方式
修改的前置IO
提手支持
图片分好几次拍摄,光线基本靠天,两盏台灯色温不一致,片子质量参次不齐,见谅。
箱体规格:
机箱型号:H'z MK2 2015 Edition
材质用料:前板4mm其他3mm厚铝材
尺寸体积:250*168*245mm(高*宽*深,尺寸不包含突出部分),10.29升
硬盘数量:2.5英寸硬盘*2;3.5英寸硬盘支持情况详见以下实物装机部分
散热器高度:<140mm
扩展卡长度:<225mm
电源类型:FLEX电源,DC-ATX(须额外零件)
前置风扇:14CM风扇*1
后置风扇:9CM风扇*1(使用DC-ATX时,可支持9CM风扇*2)
装机配置:
主板:华硕H97I-PLUS
显卡:华硕970mini(部分图片为华硕670mini)
固态:金士顿24G msata转2.5*2 RAID0(感谢坛友microcoffee友情赠送,板载RAID0纯扩容)
散热:前置利民TY-14013R、捷豹五热管9CM小塔+MOD
电源:台达DPS-400AB-12A+MOD
其他:E3 1230V3+4G*2、硬件调速器+简单光污

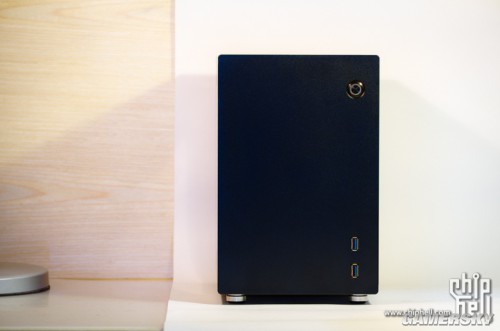

外观展示
