内建电压自适应：AMD概述Carrizo APU省电功能

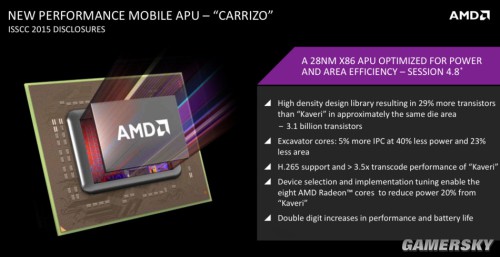

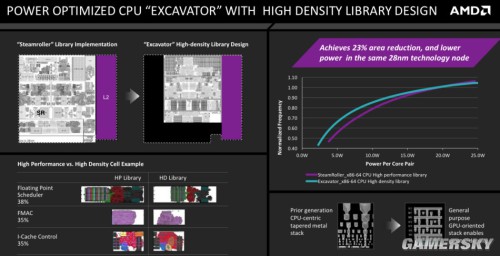

　　AMD发布了有关其Carrizo加速处理单元（APU）更多细节。AMD宣称这款芯片内建31十亿个晶体管，比目前Kaveri APU多出29%，转码性能提升3.5倍和省电性能提升40%。Carrizo采用挖掘机核心，即第四代推土机内核，采用高密度库设计，减少芯片尺寸和功率，内建8核心AMD Radeon 28nm SoC。

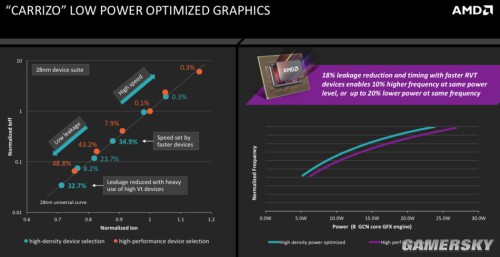

　　Carrizo内建电压自适应功能，工作原理是让APU以平均电压工作，电压下降情况下暂时让工作频率随之下降，该技术让Carrizo当中的CPU和GPU各自功率节省19%和10%。

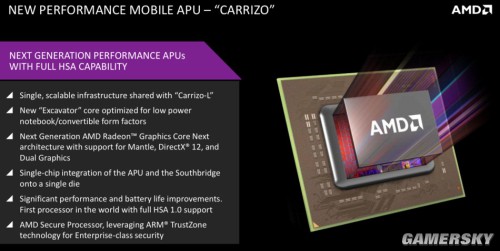

　　Carrizo的APU也将成为第一个使用异构系统架构（HSA），并且将首次兼容HSA 1.0的SoC。HSA允许CPU和GPU内核一起更有效地工作，如CPU移交视觉任务至GPU，更好地利用片上资源，进而提高了性能。

　　采用Carrizo APU的笔记本电脑和一体机预计将在2015年中上市，AMD希望这将提高他们营收业绩。

　　via：cnbeta
